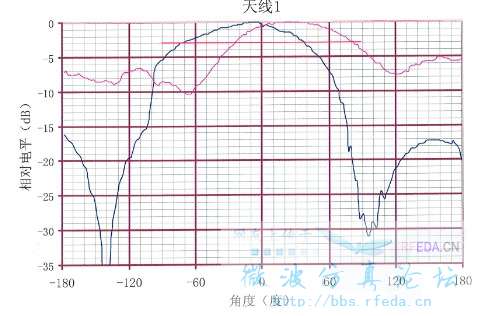

天线测试方向图中的相对电平是什么意思？

看你这个图，好像的归一化的方向图。如果你要只能方向图或者增益，还需要测量其他天线当作标准。与其对比才能得到你天线的增益。

谢谢，也就是说曲线是相对于标准天线的?两条线分表代表什么呢 为什么在-3dB画一条线呢

这个图是归一化了的，相对电平指的是与最大电平之间的差值。半功率角和半功率带宽就是最大电平下降3dB时的波瓣角度和带宽。

这个图就是个天线的辐射方向图，如果要看增益的话，需要测试标准天线做对比。我不知道你这是两个天线还是一个天线测出来的方向图，如果是一个天线的话，最大值在左边的应该是主极化的方向图，最大值在右边的像是交叉极化图，但是这样的话，有些怪异，交叉极化也做了归一。
