三角形环形天线馈电同轴电缆

各位同志们：

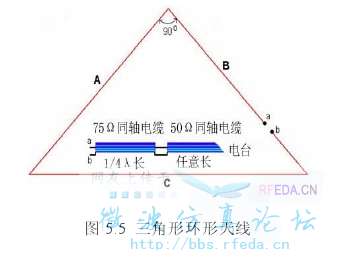

       本人在看论文发现了一种三角形环形天线，如上图所示：
       不明白的地方是：馈电时为什么要用1/4波长的75姆同轴电缆串联任意长的50姆同轴电缆呢?是不是因为阻抗匹配的原因?有没有什么理论根据呢?希望大家帮忙指点一下：75串50的原因。最好能详细点：THANK YOU VERY　MUCH！

对。长度、阻抗、连接方式看应没有其它可能。

这没啥说的，既然75欧电缆是串联，且是1/4波长，他就不是为了虚部匹配之类（虚部匹配的长度要不长于1/4波长，要不短于1/4波长，且一般是并联的），只能是阻抗匹配。说明三角形环形天线输入阻抗是100欧。

顶一下

有图无真相呀。

谢谢大侠的热心帮助。你的意思是这只是一个四分一波长阻抗匹配器。而且只具有匹配天线阻抗实部的作用?50*100=75*75?是这个意思吗?

谢谢大家！

学习一下。
