各位：

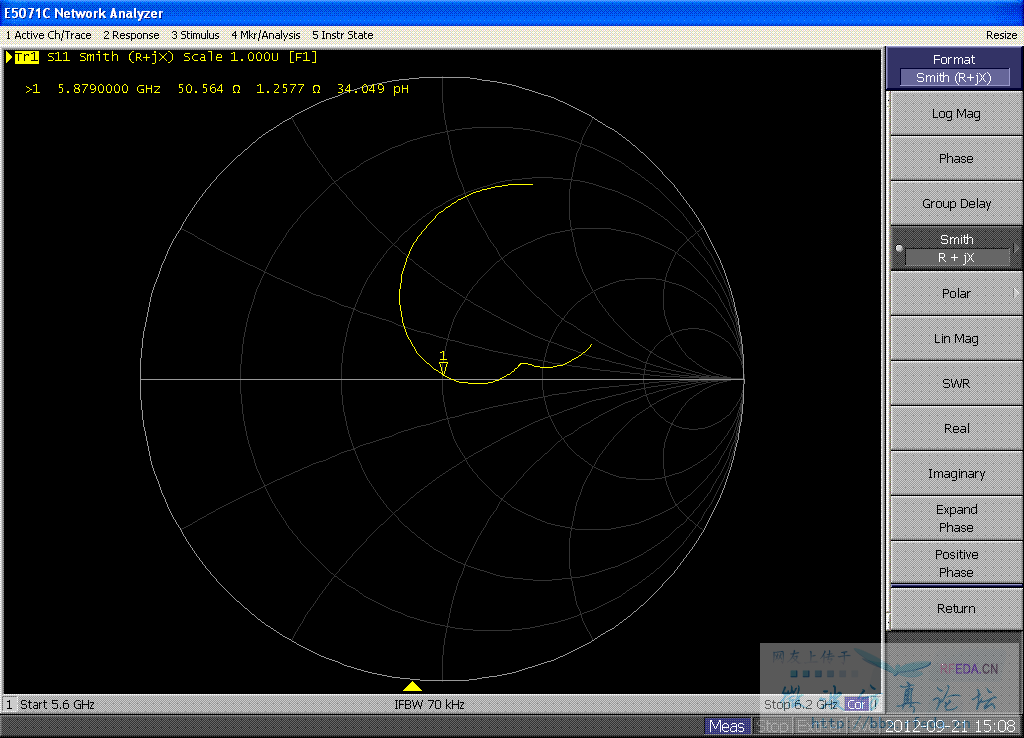

网络分析阻抗测试标记点的显示看不太懂，50.564是实部电阻值吗，34.049pH是等效电感值吗，1.2577是什么，这个标记怎么转化成为R+jx格式呢，我想把这个标记点的阻抗值放到ADS的simth图中去做匹配，大侠们给指点指点吧，谢过了！
网络分析阻抗测试标记点的显示看不太懂，50.564是实部电阻值吗，34.049pH是等效电感值吗，1.2577是什么，这个标记怎么转化成为R+jx格式呢，我想把这个标记点的阻抗值放到ADS的simth图中去做匹配，大侠们给指点指点吧，谢过了！
Zmarker=50.564+j1.2577
freq=5.879e9
imag(Zmarker)=1.2577
L=imag(Zmarker)/(2*pi*freq)=34.049pH.
感谢感谢！
