天线厂家规格书中的方向图怎么看？求指导
05-08

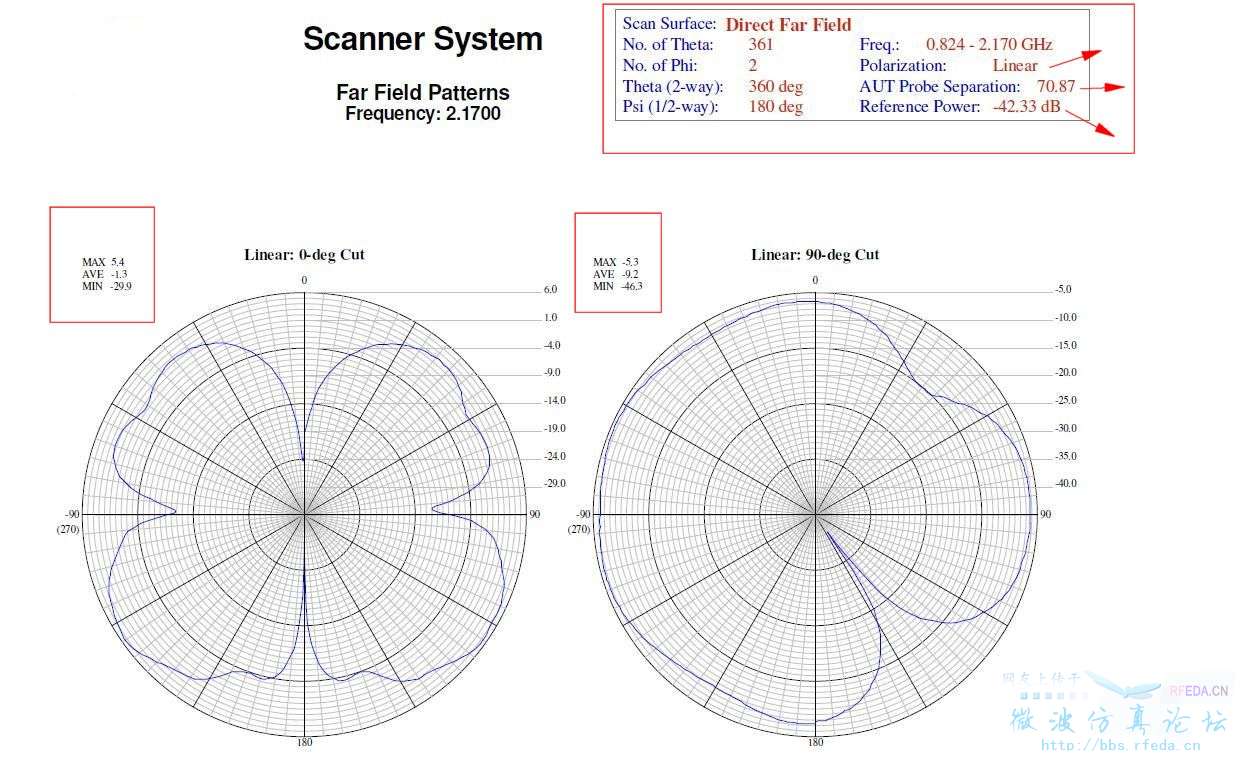

刚刚开始学习天线，厂家规格书中的天线方向图中的数据该怎么看?求详细指导。
这个天线是增益3dbi的，从图中能看出来吗?
小的红框中的值是方向系数还是增益值?
大的红框中的英文代表的含义是什么?尤其是箭头指向的哪几个?从图中能看出是全向天线吗?
附件中有图。如下图
这个天线是增益3dbi的，从图中能看出来吗?
小的红框中的值是方向系数还是增益值?
大的红框中的英文代表的含义是什么?尤其是箭头指向的哪几个?从图中能看出是全向天线吗?
附件中有图。如下图
自己顶一下。
没人回答啊。悲哀
小框框里的应该是幅度，因为是远场测试，所以应该是与源天线之间的S21值。
大框框里的箭头部分分别是
极化：线极化
待测天线与源天线之间的距离
参考功率
从图中看出是全向天线啦，再说了3dBi的增益，肯定方向图超宽的啦
