圆极化轴比
05-08

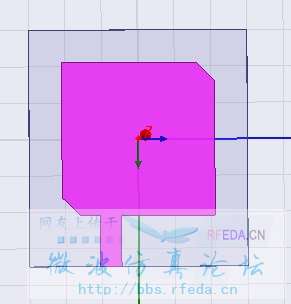

对于一般的切角方形圆极化微带天线,轴比最低点是在谐振点吗?还有就是对于这个匹配和轴比来说,是先调节轴比再调节匹配还是反过来,还是两个一起优化调节呢?最近做一个圆极化微带天线,一直纠结于轴比的降低,太大,都大于5了,不知道该如何再去调节了,请前辈们给点指示谢了。
调好驻波,再切角调轴比;轴比好了,谐振点会有一点漂移,适当改变尺寸即可
怎么上来就偏心馈电呢?这样不容易激励起两个相互正交的模式吧。
对于偏心馈电是这样的,因为贴片不是巨型的,如果按巨型设计的话,用中心馈电确实容易,可是我试过了,中心馈电很难匹配,最起码需要加匹配枝节什么的。所以我干脆仿了一下偏心馈电,而且容易与50欧的馈线匹配,谢谢您,希望您还能给指点点什么
谢谢您的指点,您说的调节驻波,我觉得也是调节匹配问题,是吧?我也是这样做的,可是就是轴比无法降低呢,可能是我太过强求匹配的缘故吧,老是纠结于那匹配的几组数里。我是不是应该放下匹配,先搞轴比,再调节尺寸呢?
我的感觉是端口性能较之辐射性能更易调节,可以尝试先调轴比。如果采用背馈的话,是可以选取方形贴片的。均是个人浅见,请勿见笑。
轴比最低点通常是两个谐振点的中间,也即是说在两个简并模之间
这个形式轴比带宽不宽,先调将驻波调好,差点没关系,再调轴比,最后将轴比和驻波做个折中
嗯,你说的对啊
