圆极化天线史密斯圆图问题

设计的圆极化天线未在谐振频点实现圆极化，该怎么办

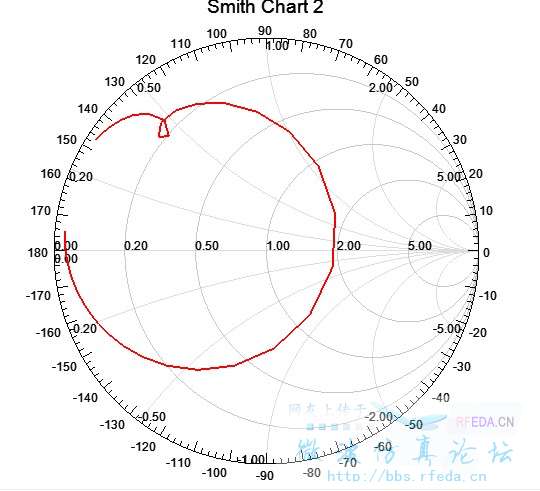

圆形贴片结构的微带天线，并在上刻有C型槽。我只是按前人的设计结构，仅仅把工作频率点改了，进行仿真的。以下是史密斯原图，不知道怎么会没达到理想的原图，极化分离现象怎么出现在别的频点，初学者请求各位大侠指点！呵呵[attachment=51318][attachment=51318]

你说的未实现圆极化指的是轴比很差?
实现圆极化只需要满足3个条件：
存在一个正交模式
这两个模式幅度相等
相位差90°
具体来说就要看天线形式和馈电形式了。

你把模型传上来让大家看看。

是的，轴比特性曲线为达到<3dB，如何才能看出两个模式幅度相等，极化正交呢

从smith圆图来看应该是阻抗没有匹配。你动一下馈电点的位置。以微带天线为例，大约在中心处阻抗最小，可看做近似为0，边缘处阻抗最大。

正确的情况是将图中小圆圈移到匹配点处

不是很能理解 你说的 " 以微带天线为例，大约在中心处阻抗最小，可看做近似为0，边缘处阻抗最大。"
感觉这个很依赖于天线的geometry吧

改变大小吧，频率高了就往小了改。
