(图片)实物天线的馈电网络有点看不懂了
05-08

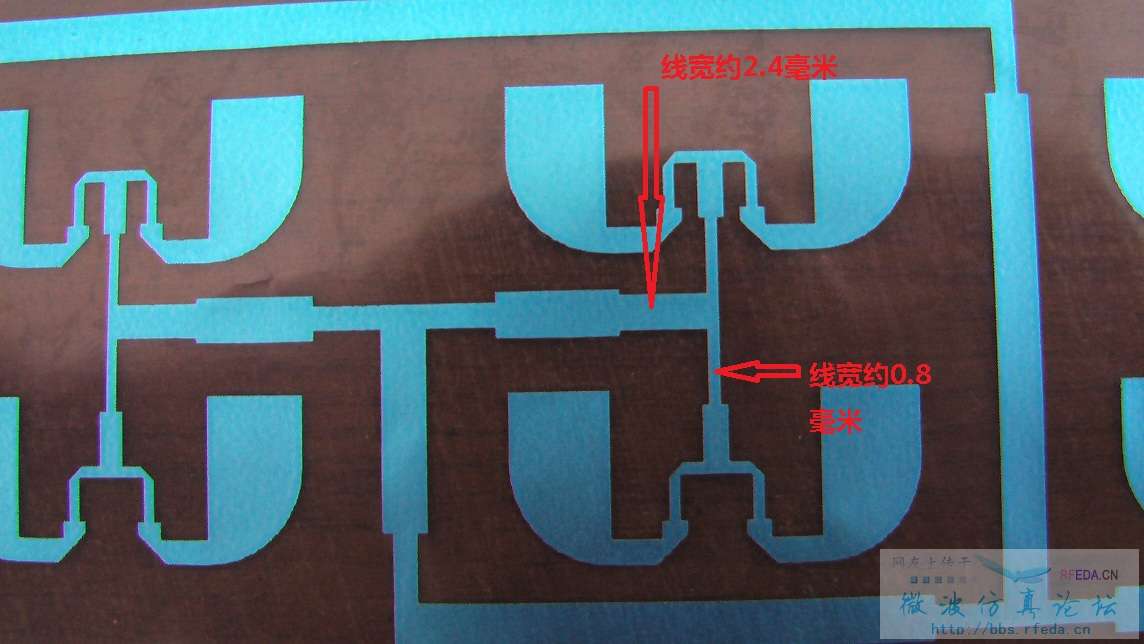

一个实物天线,其中的4单元馈电网络的竖馈线宽度约为0.8毫米,横馈线宽度约为2.4毫米,按照常理不是应该把横馈线宽度设置为竖馈线宽度的两倍嘛?也就是1.6毫米,为什么偏偏是竖馈线宽度的三倍呢?这是什么原因呢?

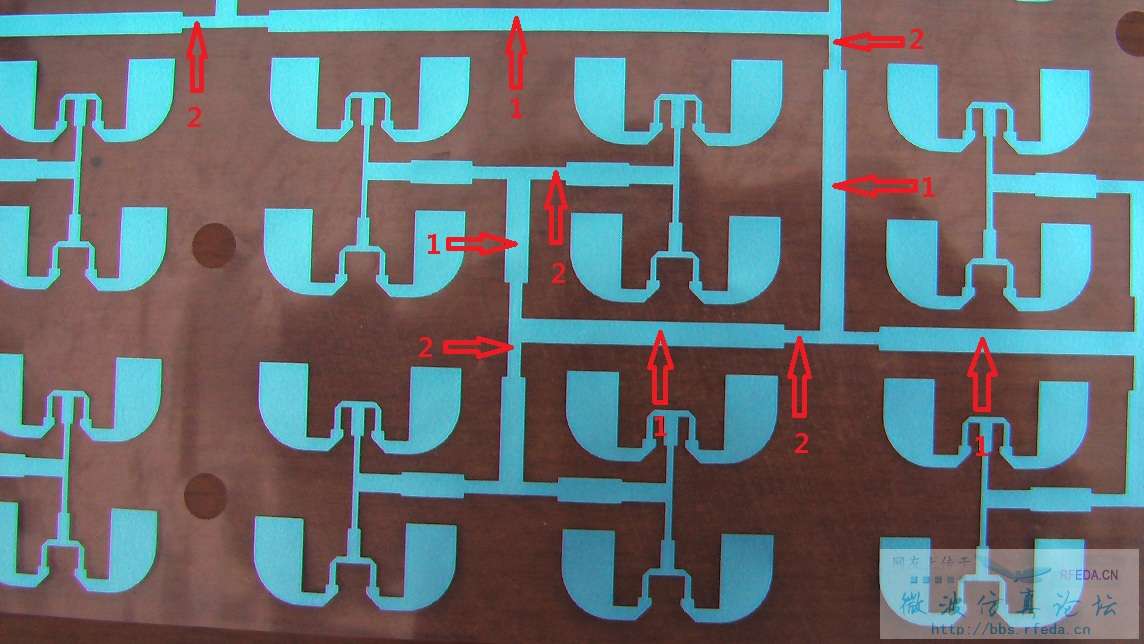

图中是这个实物天线的馈电网络,标识2的部分是四分之一波长阻抗变换段,标识1的部分是馈电微带线,2部分的宽度是1部分的二分之一,这又该如何解释呢?
为什么按照常理应该把横馈线宽度设置为竖馈线宽度的两倍呢?
假设竖馈线阻抗是100欧,那么两条竖馈线并联就是50欧,而横馈线就应该是50欧姆的,同一基片上50欧姆的微带线线宽难道不应该是100欧的两倍嘛?
图中是这个实物天线的馈电网络,标识2的部分是四分之一波长阻抗变换段,标识1的部分是馈电微带线,2部分的宽度是1部分的二分之一,这又该如何解释呢?

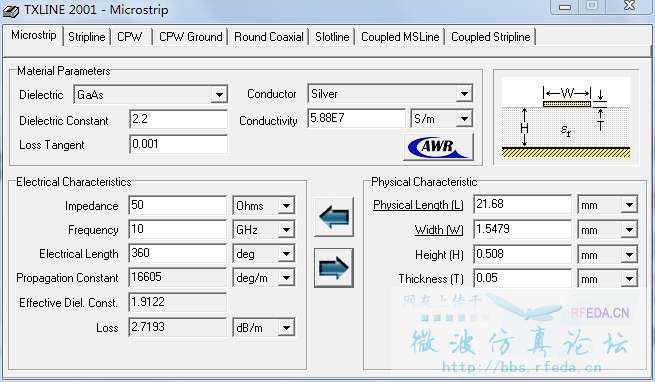

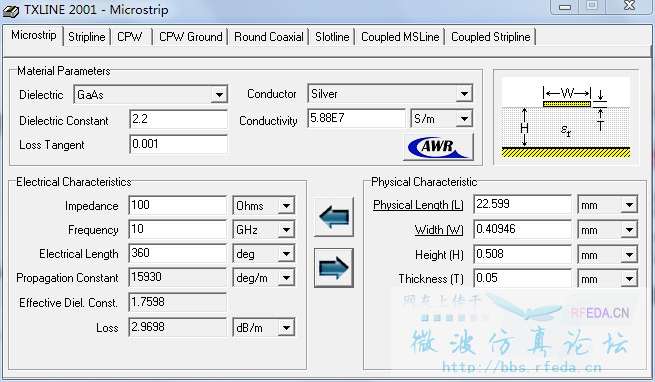

以上的两个相同阻抗的线宽怎么相差这么大呢?难道不同的软件计算出来的差距很大吗
和几分之几没有关系,这个馈电网络是根据天线单元的阻抗,来选择不同的匹配网络
只要熟悉smith圆图,这个理解起来就很简单了
不知所云。。
就是弄不懂史密斯圆图怎么看啊!网上找到的资料也看不明白。
本来就不是2倍关系啊 功率均分只能说能阻抗是1.414倍的关系
是不是线宽是特征阻抗,该点的实际阻抗是由前后的阻抗变化叠加的意思?
是不是线宽是特征阻抗,该点的实际阻抗是由前后的阻抗变化叠加的意思?
差不多就是这样了
是不是线宽是特征阻抗,该点的实际阻抗是由前后的阻抗变化叠加的意思
怎么变化叠加?
宽带匹配作用
