这段话求解释

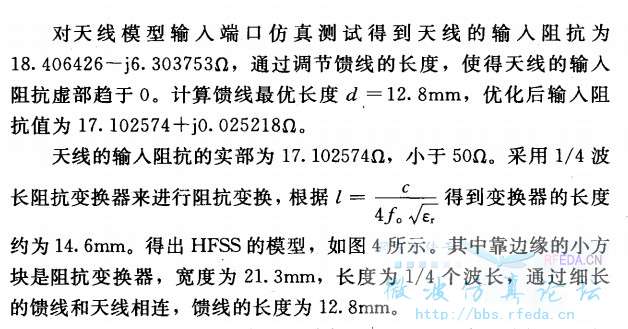

这是一个简单的侧馈矩形微带天线，我不明白的是  文中说调节馈线的长度，使天线的输入阻抗虚部为0，我想问的是，改变微带线的长度，微带线的特征阻抗还是50欧吗?还有就是这样改变后天线的输入阻抗是怎么改变的，天线并没有变化，它的输入阻抗是怎么变化的呢?它说的输入阻抗是从馈电端口往里看的，还是从天线与微带线连接的地方往里看的呢?

输入阻抗是从馈线端口看进去的

此问题涉及到传输线和阻抗匹配，将天线看做负载，进行阻抗匹配，先消去虚部，再用1/4波长变化匹配实部到传输线的特性阻抗上去

学习学习

问题就在这了，在消去负载虚部的时候是通过改变馈线的长度来消去的，馈线长度都改变了，馈线的输入阻抗还是50欧吗?

你把文中提到的图4放出来看看呢?

馈线有自己的特征阻抗，馈线长度变了，特征阻抗不变，但是从馈电端看进去的输入阻抗变化了。
特性阻抗公式 (含微带线,带状线的计算公式)
a.微带线(microstrip)
Z={87/[sqrt(Er+1.41)]}ln[5.98H/(0.8W+T)] 其中，W为线宽，T为走线的铜皮厚度，H为走线到参考平面的距离，Er是PCB板材质的介电常数(dielectric constant)。此公式必须在0.1<(W/H)<2.0及1<(Er)<15的情况才能应用。
b.带状线(stripline)
Z=[60/sqrt(Er)]ln{4H/[0.67π(T+0.8W)]} 其中，H为两参考平面的距离，并且走线位于两参考平面的中间。此公式必须在W/H<0.35及T/H<0.25的情况才能应用。

首先谢谢您这么耐心的分析，十分感谢。
开始我上边的问题问的就不对，我问“当馈线的长度改变，馈线的输入阻抗还是50欧吗?“ 不好意思 ，是我弄错了，应该是特性阻抗不是输入阻抗。
您说的从馈线端看进去输入阻抗变了，这个输入阻抗是不是就是从HFSS中smith图里读出的归一化的阻抗值呢?还有您说的天线的边缘阻抗和从馈线端看进去的输入阻抗什么关系呢?
谢谢您了

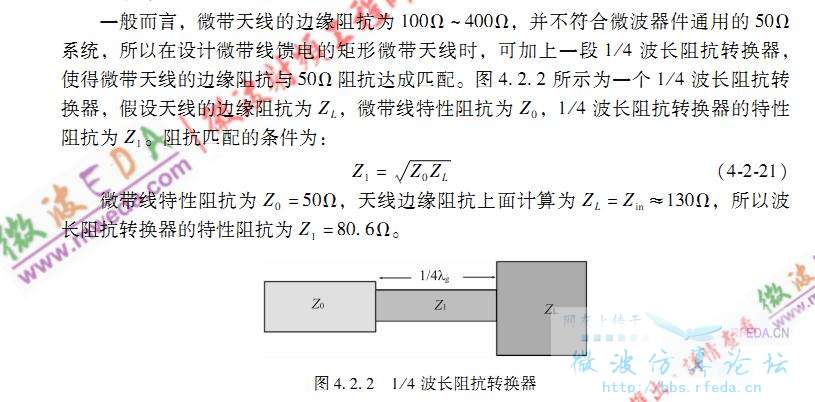

馈线特性阻抗不变，  从hfss中smith图中读出的阻抗是从馈电端看进去的归一化阻抗。边缘阻抗就相当于不加匹配线的天线，图中的zL。你要做的就是阻抗匹配，匹配到50欧的传输线上。

哦 因为馈线有两端嘛，您说的从馈电端，是指的馈线与波端口连接的那一端还是指馈线与匹配线连接的那一端呢?

实在不好意思，这问中提到的图4相当黑 根本看不清，不过还是谢谢了，这个问题我搞的差不多清楚了，要是有疑问还希望您不吝赐教
