八木天线同轴线缆末端4个一字的螺丝钉拧下后转动同轴线缆会改变驻波值
05-08
请教大家了 我们单位用的是八木天线 同轴线缆 末端会有４个一字的螺丝钉 紧固天线头的 测试驻波的时候 发现拧下螺丝后 转动同轴线缆会改变驻波值（前提同轴线缆已经焊在有源振子了） 还有的时候 只是把螺丝拧松就会降低驻波值 拧紧了后 反而驻波很大很大 这是什么回事呢 请教大家了 望解答～

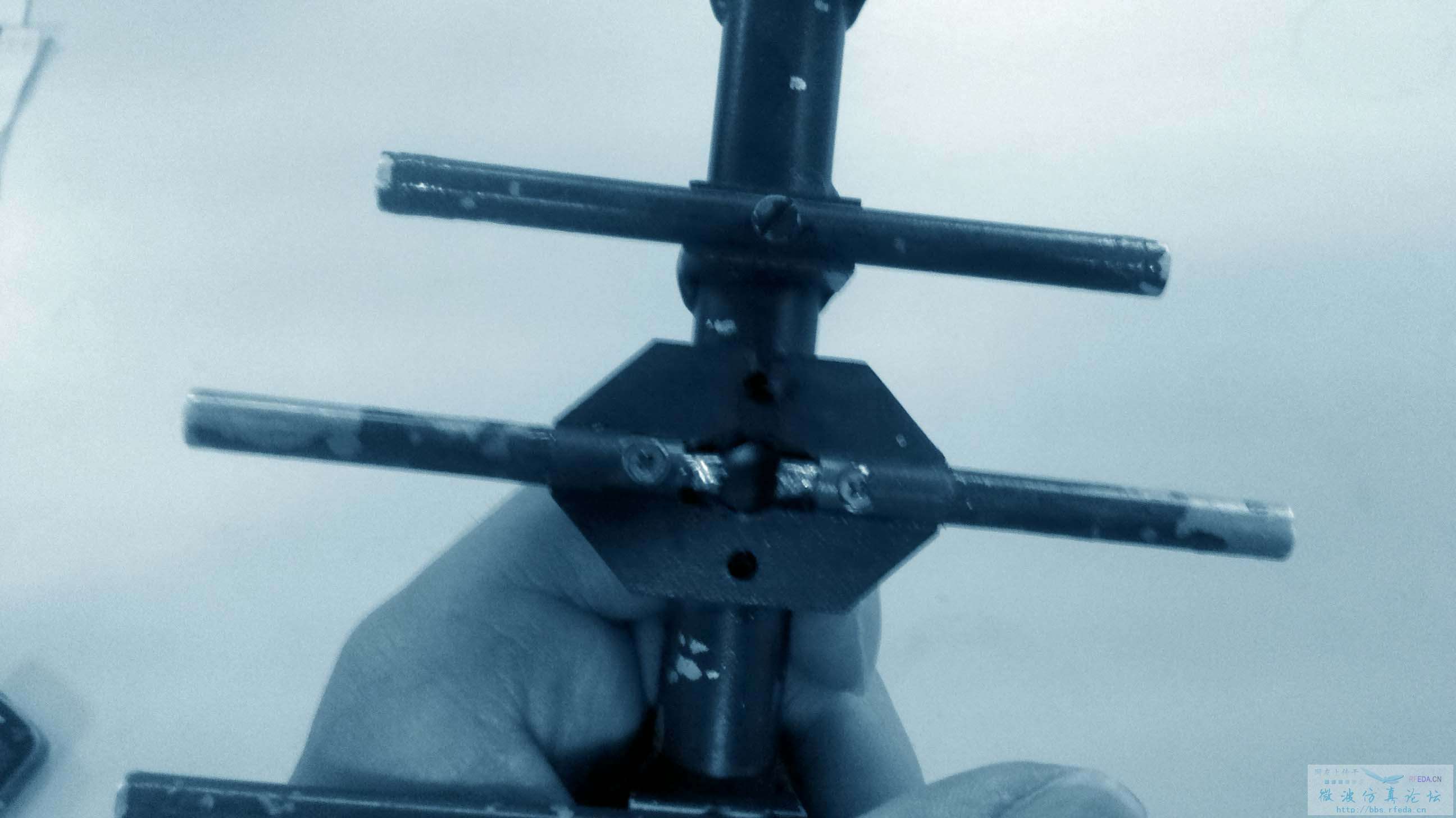

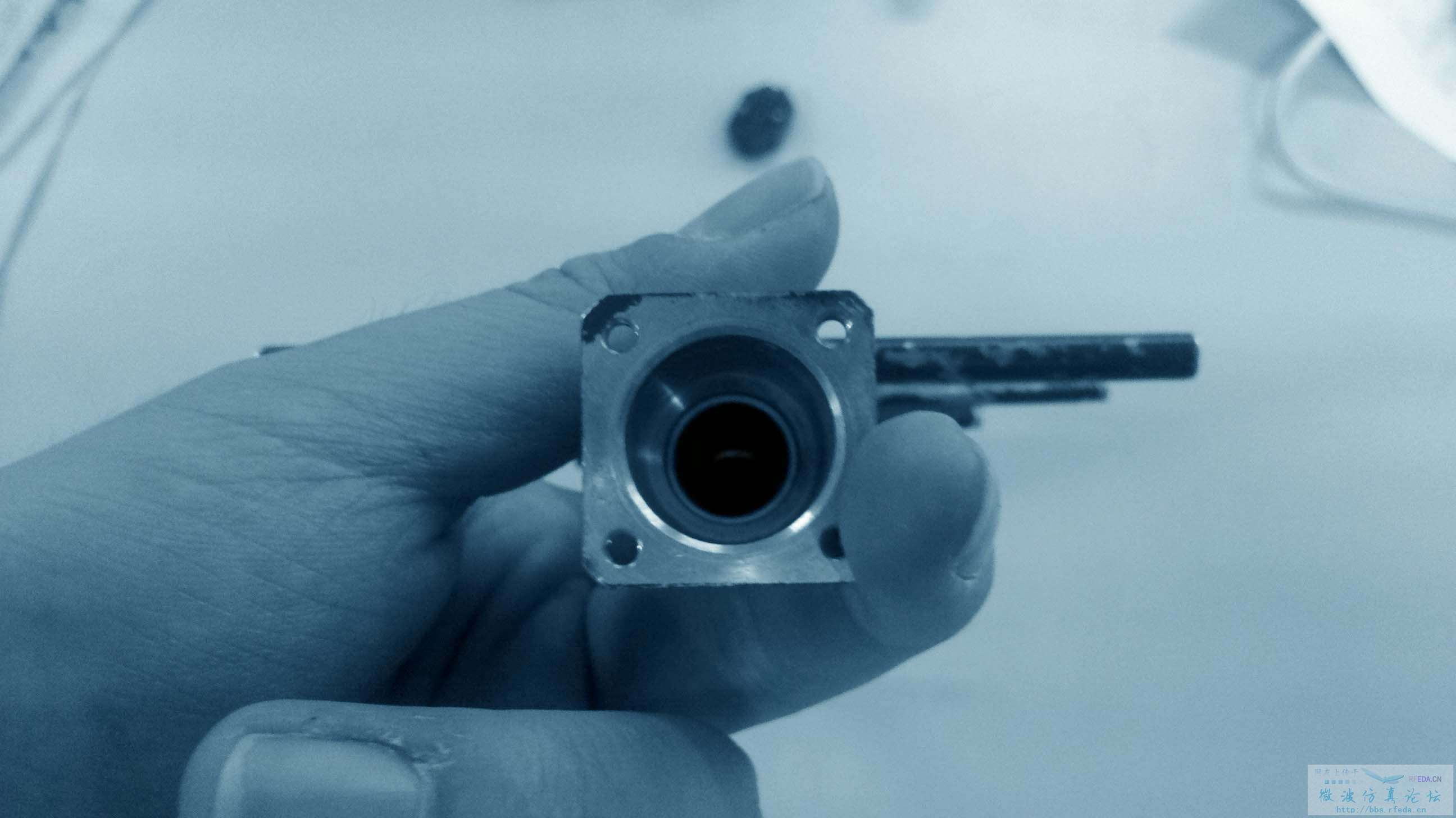

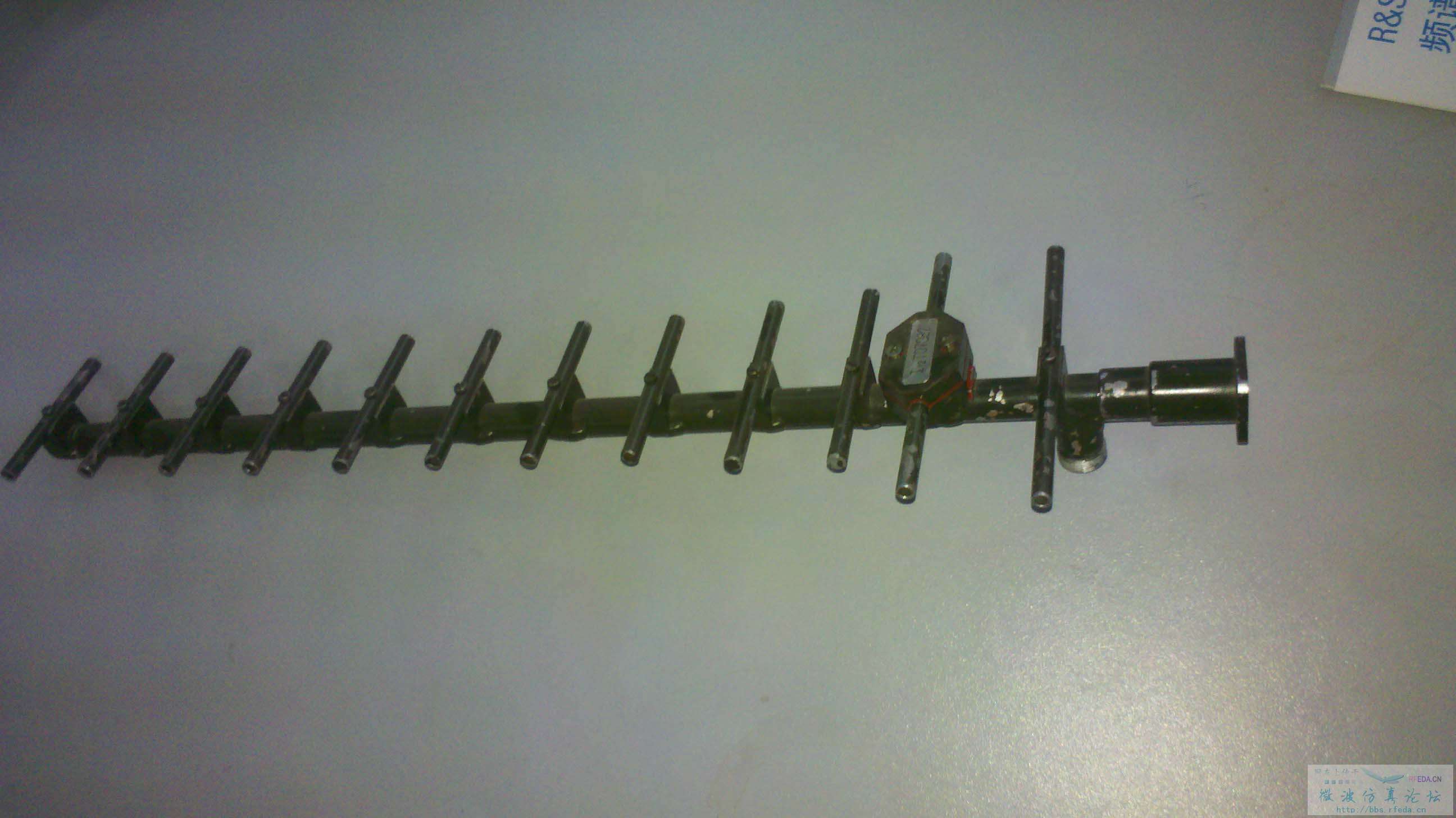

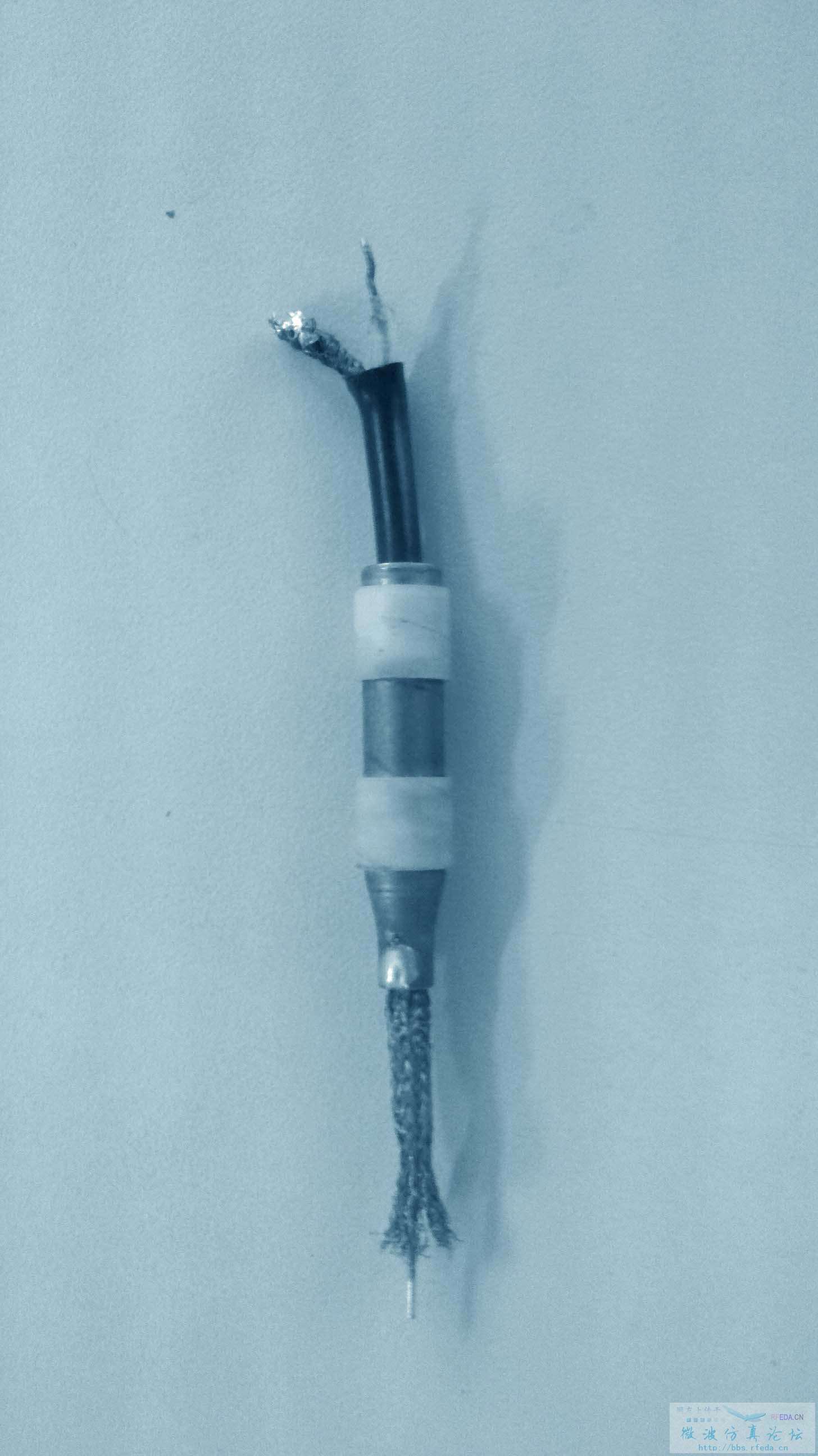

给大家补几个图
给大家补几个图
图
今天晚上上 白天我去照个～
正常的，非稳幅稳相的电缆弯曲时内外导体距离发生变化，是厂里调驻波的常用手段之一
您太厉害了 谢谢您 再请问您 像这样的八木在第一、二个引向器增加一两个毫米的长度 是不是对方向图影响不大 还有 像您所说的那样 内外导体发生变化 改变的是阻抗吗 那为什麽有时候 我不转动头子 只是拧紧或者拧松那４个螺丝 为什麽驻波也会差很多很多呢
八木天线引向器只要长度小于半波长，呈容性，就不会对方向图有明显影响。
弯曲一般的馈线时, 特别这种编织网的电缆，其插损和相位都会有变化, 所以有的位置驻波好一点，即使不动射频头，拧松或拧紧螺钉对馈线也会有影响的。
谢谢您的指导
