smith 圆图

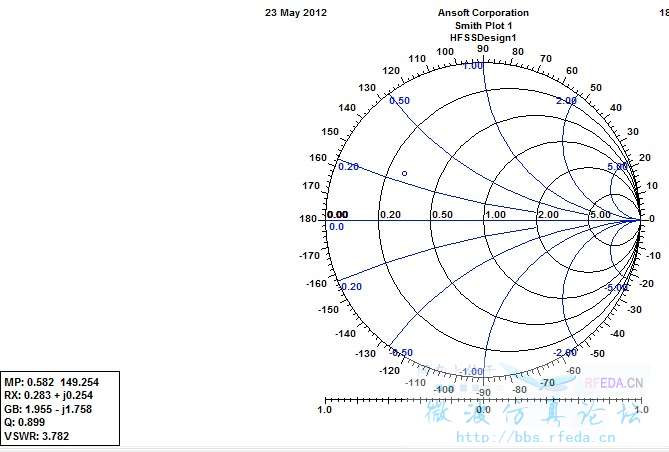

MP为该点得位置，0.582是归一化的半径位置，149.254是角度。
RX是该点阻抗
GB是该点导纳

MP: 某点的幅值和相位；
RX: 某点的归一化电阻和电抗
GB: 以电导和电纳方式表示的归一化电阻和电抗；

谢谢您的回答 如果我要是想求出阻抗的话 是不是就直接用归一化的阻抗乘以50吗?

在仿真里是这样的

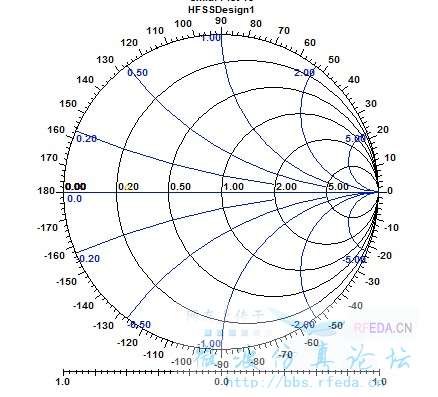

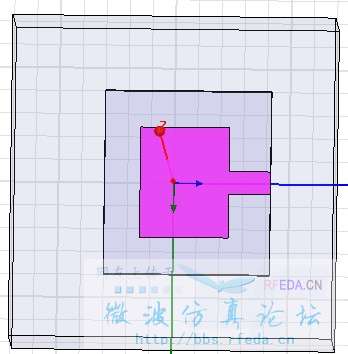

不好意思 还得麻烦您下，你说的RX是该点的阻抗，请问是什么阻抗呢?也就是说 这样在圆图上读出的阻抗值是什么阻抗呢?输入阻抗?还有就是要求波长/4的阻抗匹配器，需要知道负载的阻抗值，假设形贴片相当于一个负载吧，可是这个负载的阻抗如何求出呢?请看图一，这是个还没有做阻抗匹配的微带天线，我仿真完后，对微带线长度进行改正使smith圆图上的点（谐振点）几乎接近了横坐标，也就是说读出的阻抗几乎是实数，虚部为0.如图二，就是这个阻抗到底是什么阻抗呢?

一直都没搞明白

首先，若我记得没错的话，那个只是鼠标所在位置的阻抗值，跟你算出来的输入阻抗没太大关系。机器不在身边，不确定有没记错。
其次，从你附的图，看不出来你算出来的输入阻抗在哪里，你是否没做扫频?
另外，若你是要謮值，直接在report时选data比较方便吧！或是画直角座标图也比较好判读，若你硬要在smith chart上謮值，请把鼠标点在你算出的点上，右键选 add marker或干脆export data吧！

十分感谢您的回答，
，还有就是图二中的点是我设置的2.45G这一点也就是谐振点，这样是否是输入阻抗呢?

抱歉！我在图中没看到任何的点，若你画得线或点是S11，则它就是输入阻抗，看你的模型，应该也只有S11可选！

不好意思  还是谢谢您了
