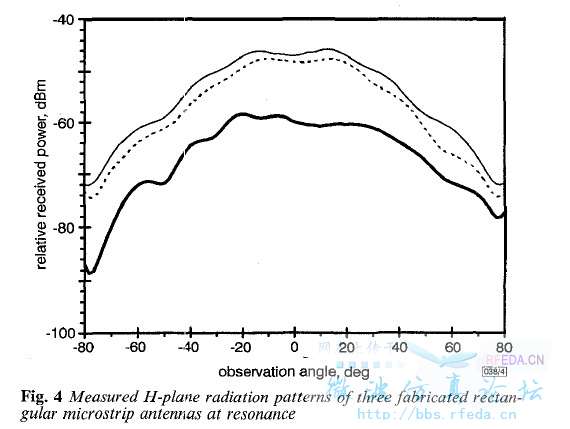

请教这样的方向图表示什么

直角坐标下的方向图。一般看惯了极坐标下的。

知道是直角坐标下的。麻烦看下纵坐标什么意思谢谢

1.是有源天线么?有的自谐振天线测不到S21，所以会用频谱仪在接收端测试。频谱仪的结果就是dBm为单位的，代表接收到的绝对功率值，可以换为mW。
通常测试天线都是给出相对增益dBi（相对全向的增益）。
2.无源天线方向图测试也可以用频谱仪（信号发生器发，频谱仪收），小编的图看上去像直接测试的结果（没有经过任何处理）。
要得到增益还需要做一些处理，用标准天线校准下就能算出增益

太感谢了。但是给出这样的测试结果有什么意义呢?这是一篇论文上的，只给出这个的话是不是看不出增益是多少呢

现在看论文就看个思想，看不出具体的东西，基本上说的都很难实现。

没搞懂，图下面好像是有标注啊，就是测试的三个实际加工的矩形贴片天线在他谐振频率上的测试 方向图啊 ?

很正常的方向图啊，没有经过比较法计算而已
