加了短路壁的侧馈微带天线怎样实现圆极化
05-08
书上一般介绍的都是普通的贴片例如切角来实现圆极化。但是这种加了短路壁的矩形微带天线切角已经不适用了。
另外天线是侧馈形式,背面直接与金属相连所以不能再背部做馈电点路。另外高度限制也不能做成多层的。
那还有哪些办法来实现圆极化呢?恳请做过这种天线的大大们予以指教,非常感谢!
另外天线是侧馈形式,背面直接与金属相连所以不能再背部做馈电点路。另外高度限制也不能做成多层的。
那还有哪些办法来实现圆极化呢?恳请做过这种天线的大大们予以指教,非常感谢!
最好把模型发上来。这样说有些不知道你问的是什么。
小编留言:

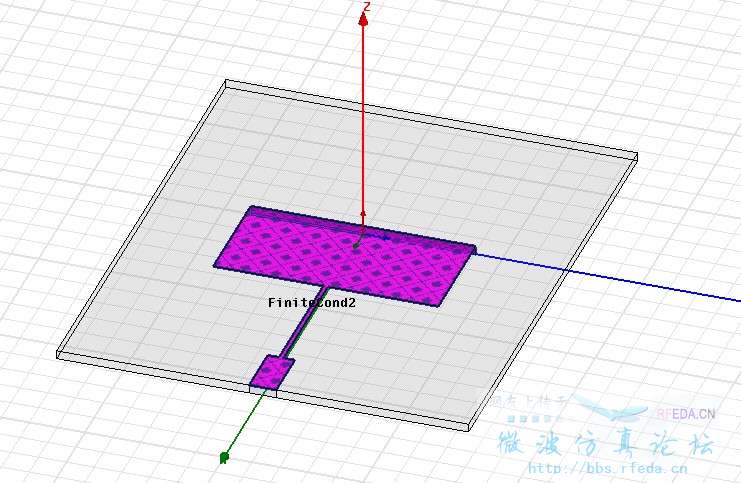

就是最简单的那种,已上图谢谢
背部有金属地也可以背馈啊 那么多的接头种类 穿透你的地很容易 在这 加载短路面太繁琐了 你可以试试短路探针 虽然结果都一样 但是工程上短路钉要方便的多,并且不会太多影响你天线切角等.
...
小编留言:
谢谢 关键是背部的金属片不能被破坏不能打孔。当然加工的时候是用打过孔,但是好像要好几个短路钉才行。
这种架构(PIFA?)我认为要圆极化会有困难,因为对称性被破坏了,或者可以二方向(x及y)都加短路壁试试!
小编留言:
谢谢 都加短路壁的还没见过
这就是天线比电路好玩的地方,充份发挥你的想像力吧! 不论成与不成都会有所收获的。
PS. 麻烦你直接回信吧! 用留言的方式,引言有点麻烦。
