一个电阻加载微带天线的例子中增益为何这么低
05-08

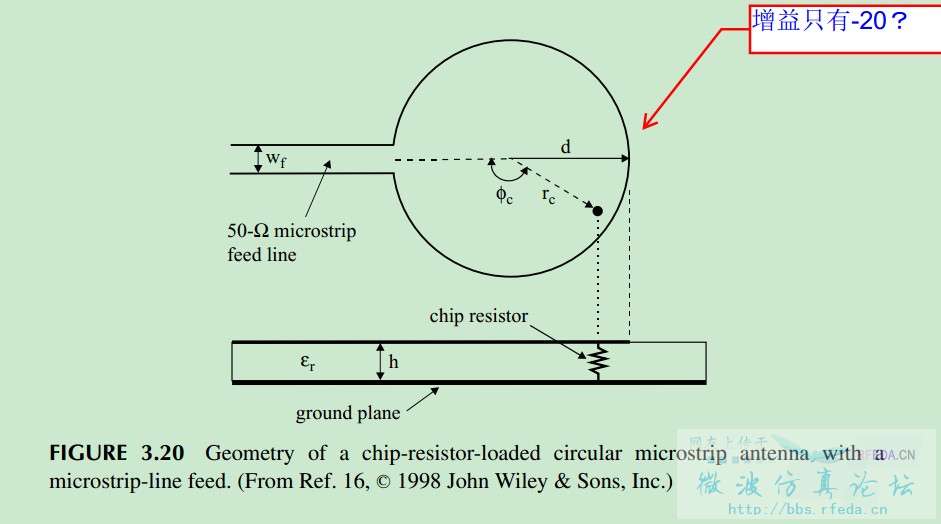

《Compact and Broadband Microstrip Antennas》这本书第59页一个一欧姆电阻加载的例子,工作频率553MHz。
按书上给的数据仿真之后增益只有-23dB,是不是这种小尺寸频率低而且有电阻加载的天线增益都很低啊?
这种天线是不是很少用?
按书上给的数据仿真之后增益只有-23dB,是不是这种小尺寸频率低而且有电阻加载的天线增益都很低啊?
这种天线是不是很少用?
看看是否匹配了阻抗...
小编留言:
thx 匹配和增益好像没关系吧
这种 resistor-loaded的天线通常是为了增加频宽,但我一直对它的效果存疑,因为电阻会吃掉不少power。不过你模拟出来的gain也太低了,或许你应该先从没有电阻的模拟起,比较能够比对。
小编留言:
电阻加载另一方面是为了减小尺寸,否则553MHz的贴片尺寸太大了。
你可以试着把电阻改为shorting pin仿真,看看结果以确定你的设定是否有错。我认为尺寸缩小是因为shorting pin,类似PIFA的pin的效果。以原作者的讲法,二种case应该约差2dB。
小编留言:
谢谢。电阻改为短路探针后增益上升了10dB,可能有误,我再试试看
上升10dB我倒觉得还好,书上总是会比较保守,或是挑好的例子讲,你提的这例子,作者并没有讨论gain。不过这样原天线也只有-13dBi的增益,似乎有点小。
我建议你先检查设置及尺寸参数,确定匹配没问题,在跟书上的return loss图比较,毕竟书上只有这个图可资比较。
