关于微带贴片天线表面开缝
05-08

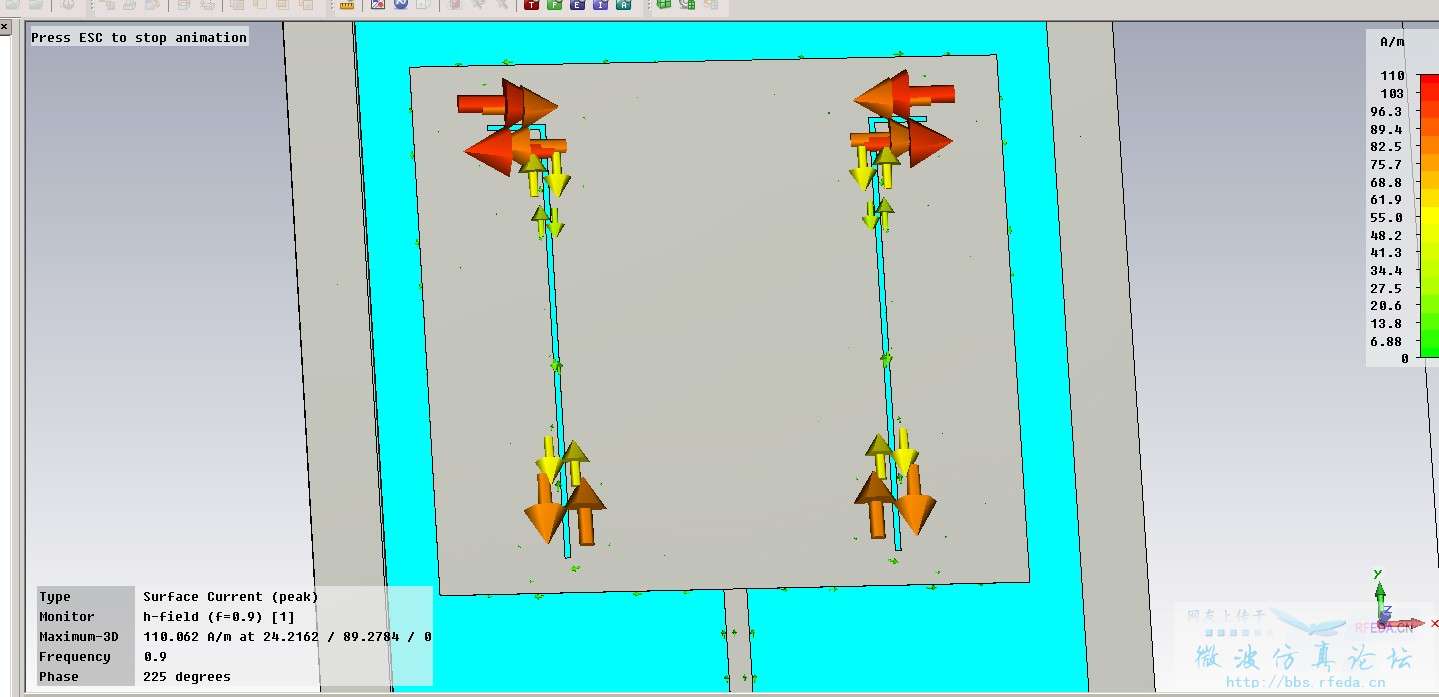

微带天线表面开缝,最熟悉的有U型环微带天线。最近试着仿真一些开缝天线,如图表面电流集中在缝周围,但是缝周围电流完全反向了,虽然很大程度上提高了带宽,但实际上天线效率却非常低。我想问开缝天线的电流都会相互抵消么?我天线增益为6,总效率-8.我采用微带馈电。同轴馈电也一样。请教
电流振荡方向影响极化,和效率没关系的
小编留言:
如果是这样子的话,天线效率降低的原因怎么解释。是极化损耗增加引起的天线效率降低么?
两个电流是相反的。
帮小编顶一个开缝是可以增加带宽,不过有哪些负面影响?开缝有哪些讲究?求指教
开缝能影响天线的谐振点,具体还得由缝隙的大小长短决定吧 ,貌似记得是这样,不一定对 呵呵
通常情况下开缝的天线可以增加带宽 改变谐振点 实现小型化 不过带来的负面的通常是牺牲了增益....
能细说增益是如何牺牲的么?
