E71的天线实物！ 我有图求分析！

今天不小心被我看到了某网友发的拆E71的过程帖子，所以我借来用一用哦，嘿嘿嘿
上图啦

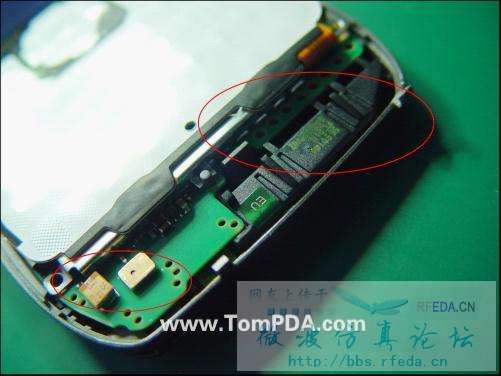

右下角圈起来的部分是天线

就只有这两张。所以有没有哪位大神愿意告诉我

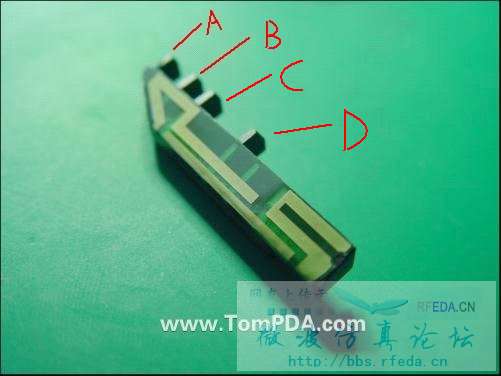

1.那4个突出来的东西是什么啊。?
2.底部有什么?馈源吗?所以翘起来了。
3.上面弯弯曲曲的贪吃蛇是什么?有什么用? 开槽?
4.还有哪位视力够好 可以看清天线的尺寸?
5.这是什么天线啊?
6.。 没有6了 刚开始了解 只能问这些比较浅薄的问题，望耐心解答。万分感谢
趁最后的几分钟，大家元宵节快乐哦

1:没看错的话，那就一个塑胶支架的4个骨位，对天线没啥作用！纯粹是手机结构需求，作用就是固定定位。

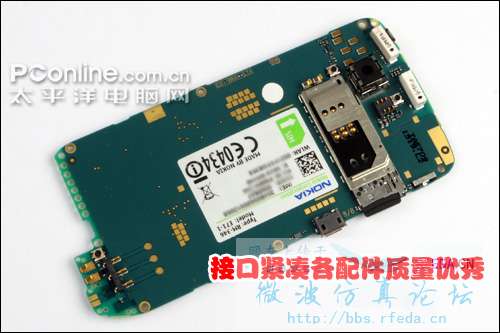

2：底部正常不会有什么，一般净空，除了主板馈电脚有顶针与天线连接
3：那个是很普通的走线，由于空间的限制，要在900MHz与1800MHz处有谐振，天线的线长大概要有对应的1/4波长。
像E71是850/900/1800/1900MHz的四频天线，走线长的对应850/900MHz，短的就对应1800/1900MHz。
4：没那么好眼力！
5：没看到馈脚与手机环境，不好判断。

lz大牛啊

有人解答好开心
哦。原来如此啊 谢谢
那如果对天线仿真，塑料支架的部分需要仿真出来吗?
还有那个走线 跟开槽意思一样的吧。

。图片是网上盗来的。嘿嘿嘿
1楼才牛呢

E71的拆机图很详细，在这个链接里可以看得到http://bbs.mydigit.cn/simple/?t246100.html
当然你的天线支架和天线比那里清楚。
我理解的是：
1）E71天线是IFA-倒F型天线（从天线下方有无地板，以及馈电压环、接地压环），如下图：

2）走线是从金属铜的角度去理解，槽是从空白无铜的角度去理解
3）介质材料属性影响天线的谐振频率。如果对天线进行仿真，需要加入塑料支架。接地板（包括PCB和其他接地处理如导电布等）仿真时，也要加进去。如果没有具体的尺寸或者Pro/E等工程文件，建议不要仿了。如果你有机器，可以拆机，大致仿一下。

小编发的链接的确很详细，有空可以仔细研究下，顶！
1.天线类型大概懂了
2.走线和槽讲的很清楚
3.现在用的就是E71，还没有换的打算。所以不敢拆。呵呵 我相信自己的破坏能力
非常感谢！

我个人有点疑问。就是关于IFA和PIFA的区分。我从《天线工程手册》（林昌禄著）上看到，说IFA和PIFA的区别主要在于前者的Radition pattern为线而后者是一个面。所以我认为说以天线下方是否有地来区分IFA、PIFA似乎有点不恰当。对此，请指教。
