请教下这些天线属于什么类型

小弟初接触天线，有些问题可能大家认为比较低级，请大家勿拍砖哦

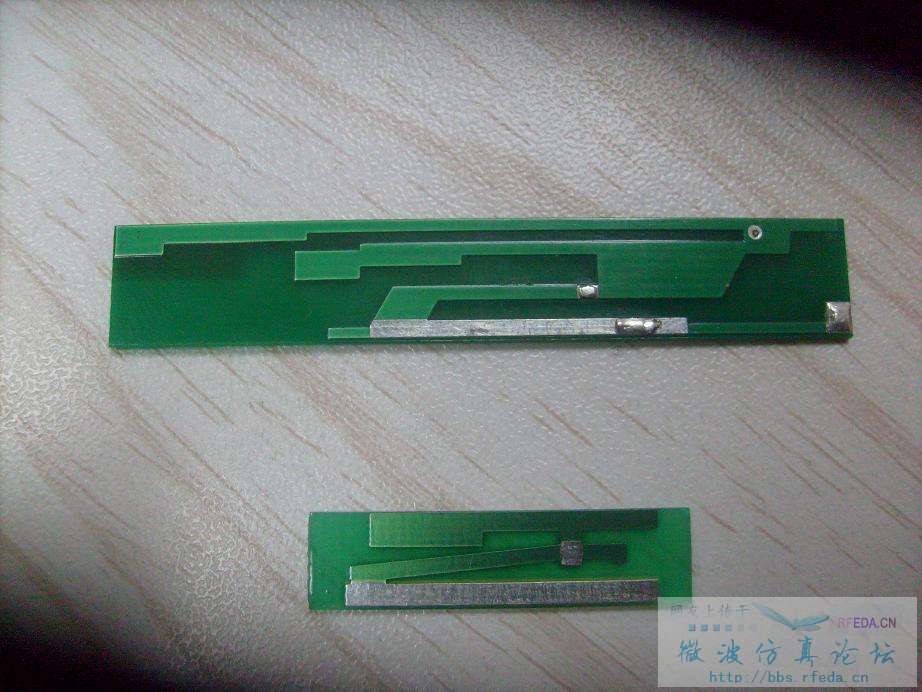

下面的图片是我们笔记本上用的wifi和3G天线，请教下属于什么类型的天线（是IFA吗?），馈线和地线连接起来是为什么?
还有这颗天线的阻抗是通过什么方式调到50欧姆的（主板上好像没有匹配的零件）?

，哪位好心的大侠指点下迷津啊

上面那个感觉比较象dual band invert L, 下面那个应该是相同的概念
方便的话　小编能把馈电点和地标出来么?还有能大概说下两个天线的尺寸么?

多谢楼上回复，

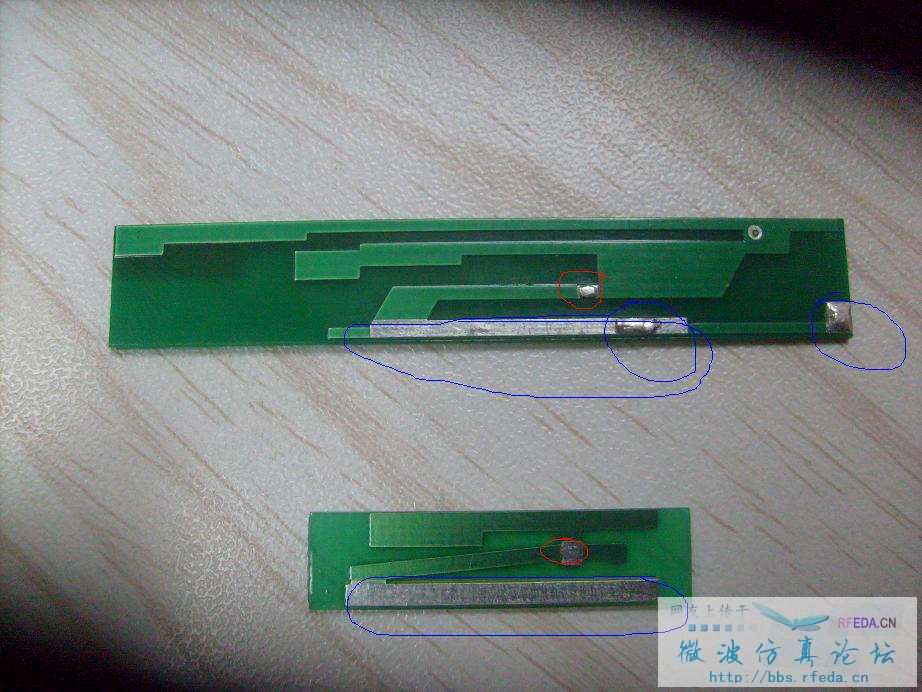

详细的尺寸没有，我标了下馈点和地
红色的是馈点，蓝色的是地（长条的银色部分用来贴一块铜箔，然后接到笔记本的地上去）

invert L要把馈点和地短接在一起吗?

IFA从电路的角度理解，就是一个net
即 馈电 和 地端接起来了，以调整Zin

貌似这些是PIFA天线吧....我也是新手  勿拍哈...

应该是ifa的概念，电流一方面通过馈点一侧流入two branch of ifa arms, 然后另一方面通过下面那个short pin (连接馈点和中间那个接地点的branch)回到地。尽管外貌不是标准的ifa, 它的工作原理和ifa应该是一样的。最右边那个地点应该跟天线没关系吧。

馈点和地应该不是短接的，不知你的天线是焊在什么样的pcb上，没有整体结构图或者电路图不能下结论 。

多谢各位的答疑哦

这个天线背面有双面胶，会贴在笔记本的外壳上。银色的地方会贴铜箔，铜箔会跟笔记本的地相连。
另外是通过同轴线馈电的

这个是典型的笔记本IFA天线哦。IFA天线本身就有个短路点哦。
3g天线那支应该还包括了GPS频段。至于你提到的调匹配是通过天线走线来调节的。
通过调节走线，来实现分布电感电容调节，从而达到匹配。

楼上高手，请多关照哦

就是IFA结构的天线，笔电天线不需要加匹配电路，因为不存在象限问题，这个结构的天线，右边第三根的长度和接地的距离有调节频宽和匹配的作用，左边长的是走低频，右边短的是走高频

谢谢，高手的回复
有没有这方面的资料给参考下的，多谢了

谢谢，高手的回复
有没有这方面的资料给参考下的，多谢了

本人新人，刚接触天线不久，之前是让供应商做，现在想自己能做些笔记本上简单的天线，各位前辈能否帮忙给指点下方向?
感觉现在自己整天在网上看资料实在是闭门造车。
对天线的参数和测试了解的也差不多了，买了本HFSS的天线设计的书（李明洋，电子工业出版社），按照书上仿真了很多天线。但是现在不知道该怎么办?
请高手指点啊
