苹果的Airport Express无线基站天线

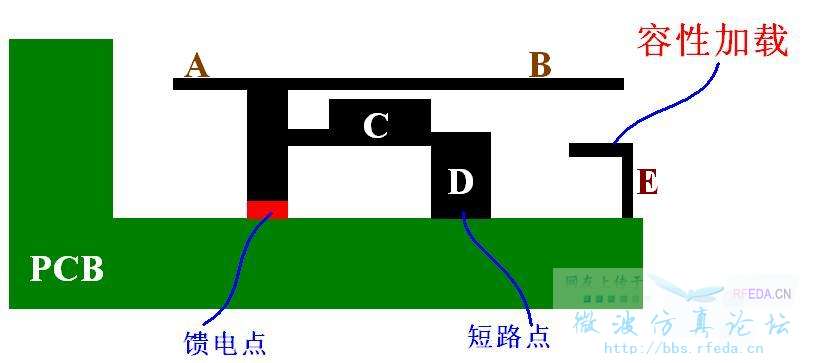

1）B、E之间的容性耦合用于降低谐振频点，利于天线小型化
2）馈电臂与B构成 2.4G谐振
3）馈电臂与A构成5G谐振
4）B、C之间耦合构成5G的另一个谐振，相近频点，扩展5G带宽
。
以上结论不一定对，诸位一起讨论

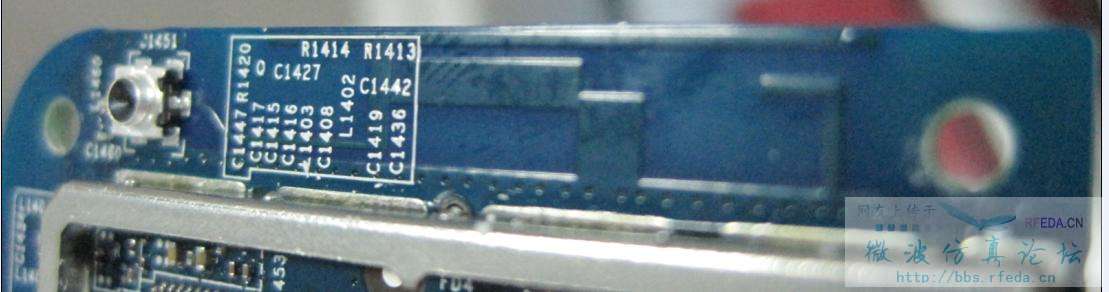

那块板子是我们用的iphone拆掉之后的样子吗?好想把我手机拆来看看了

1，2 ，3同意
4, 我觉着可以看作是一个matching circuit, c 用来调整capacitance, d用来调整Inductance 整体就是一个LC series(?不确定) circuit 用来更好的matching

http://www.amazon.cn/Apple-%E8%8B%B9%E6%9E%9C-MB321CH-A-AIRPORT-EXPRESS-BASE-STATION-%E5%8D%95%E5%8F%A3%E8%B7%AF%E7%94%B1%E5%99%A8/dp/B003YUB29G/ref=sr_1_3?ie=UTF8&qid=1325827452&sr=8-3
苹果的一款无线路由器
Apple 苹果 MB321CH/A AIRPORT EXPRESS BASE STATION 单口路由器

看插头，才发现好小啊，怎么可以做这么小，太精致了

小编可不可以给出大致的参数啊

小编。有点问题请教

A+B 控制一个频点，E控制另一个频点，馈电臂只是用来调匹配的，仅供参考，请各位指正

LS，我觉得A,B各控制一个频点，E不太确定，电容耦合减小尺寸或者寄生模

看板子净空蛮大的，应该容易设计。
不过Apple把天线直接Layout在主板上，天线厂家怎么活啊呵呵

apple的天线难道不都是它们自己设计的吗?

SOHO级内置天线AP基本都是把天线layout到主板上吧

出了iphone天线门事件，苹果的天线设计肯定会考虑有加的。

天线厂真的没法活了

给出大致参数啊

A_H：6×0.5
B_H：16*0.5
C_H：2.5*6
D_V：2.5*3
E_V：0.5*3   E_H：0.5×3
FEED_BEAM：2*5
说明：
1、以上尺寸为大致尺寸，单位mm
2、_H  水平部分    _V 垂直部分
3、该天线仅供学习，勿用于商业目的

个人觉得
A主5G谐振
B主2.4G谐振，2.4G的二次谐波比较近5G，B同时对5G谐振影响比较大，A对B的谐振影响反而小。
C与E都有容加载效果，都能降低谐振频率，只是E效果比较明显。
馈电点与D的距离能调节带宽。

比较赞同
另外C于B的耦合距离也会影响到一个 5G的谐振频点
