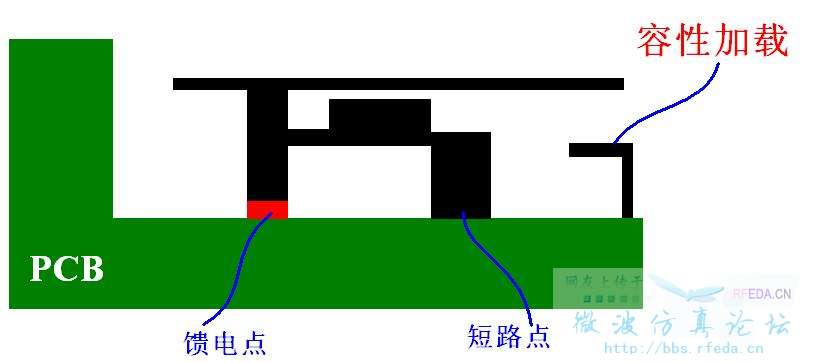

下图中PIFA天线的容性耦合的意义是什么

耦合到ground plane 降低谐振频率 另外我觉得这个是IFA

等大虾来解释

这个容性加载的确会降低谐振频率，天线可以做的更小。
严格讲，是应该叫做IFA
这种加载方式在终端天线中貌似很常用

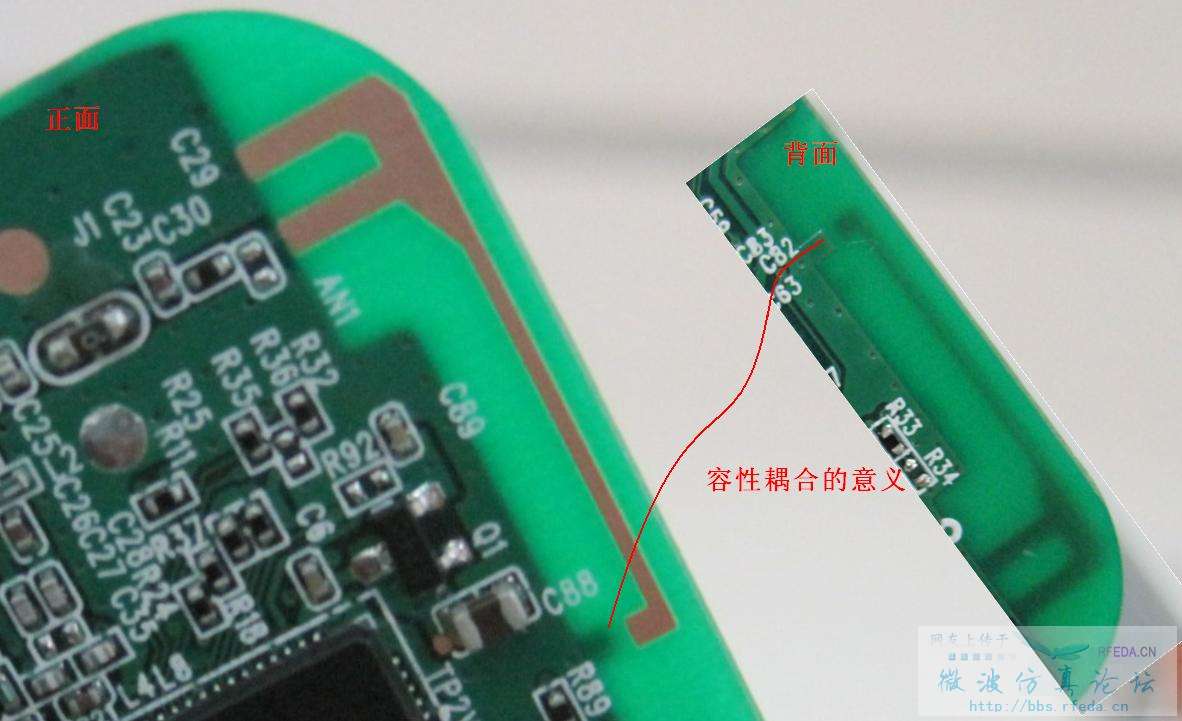

以下是苹果的双频WLAN天线，可分析下

apple 那个wlan 把feed 和 short 互换的意义是什么?

学习了，期待高人详解！

学习了，谢谢

你这个应该是PCB天线吧  是IFA天线的变形   容性指的是天线臂与地之间的 、、

苹果那个就是典型的倒F天线，尾端通过容性加载调谐谐振频率和阻抗匹配，没有所谓的互换啊！
