关于天线极化矢量(酉矢量)的问题
05-08
天线的远区辐射电场E矢量,可以表示成 复振幅X酉矢量u
这里把所有的振幅、相位全归于前面的复振幅,后面的酉矢量u就表征了电场矢量的极化方向,成为极化矢量
条件:假设电场矢量E1沿k方向传播,其极化矢量为u,那么与E1等幅同相,极化相同,反向传播的电场矢量E2沿-k方向传播
问题:E2的极化矢量是什么呢?书上给出的是u的共轭。没想明白为什么反向传播,u取共轭就是同极化的,为什么不仍然是u呢?

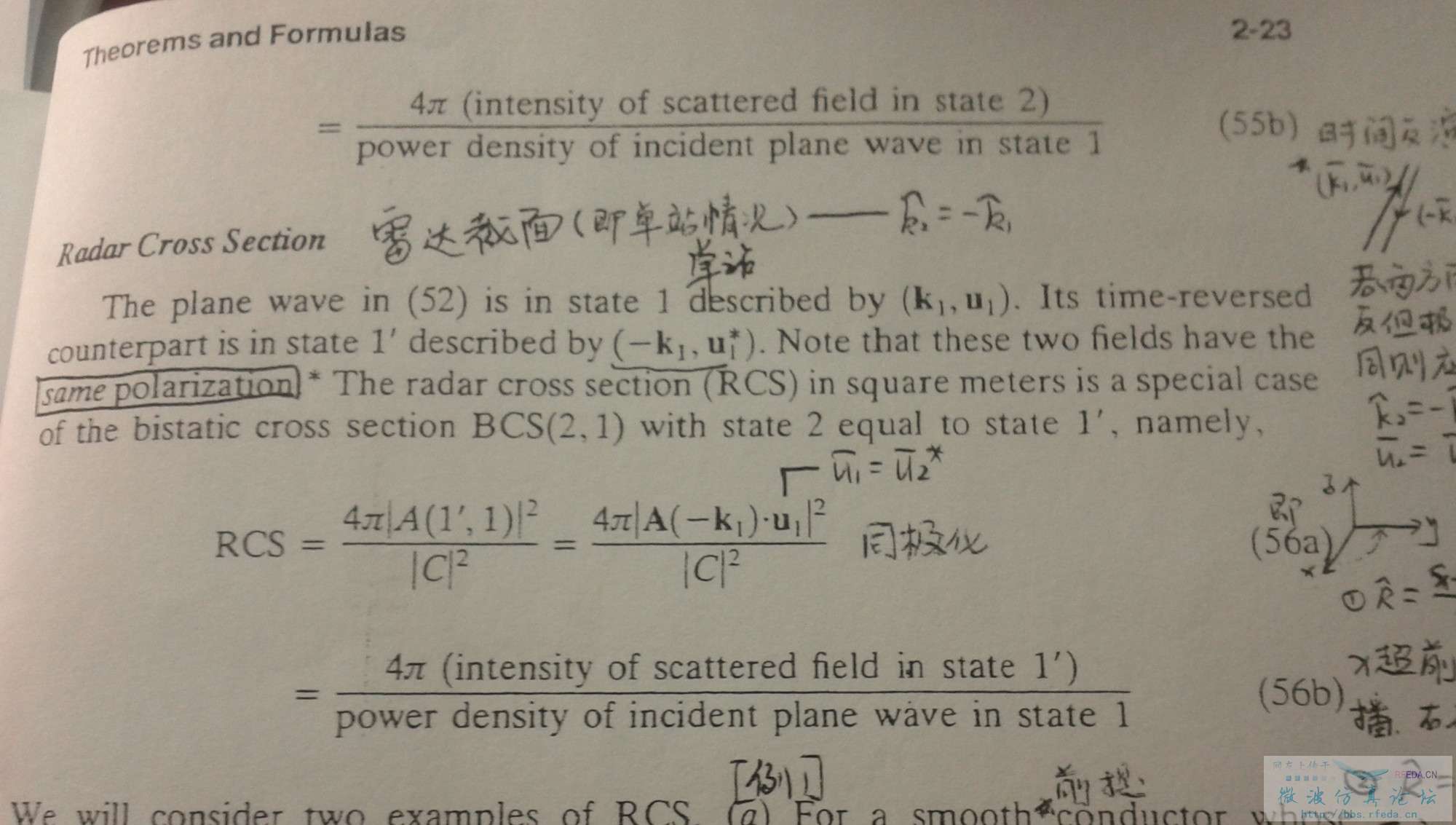

参考书: 《Antenna Handbook》--S.W.Lee,University of Illinois
第二章,23页,第一段:
The plane wave in (52) is in state 1 described by (k1, u1). Its time-reversed counterpart is in state 2 described by ( -k1, u1* ). Note that these two fields have the same polarization.
这里把所有的振幅、相位全归于前面的复振幅,后面的酉矢量u就表征了电场矢量的极化方向,成为极化矢量
条件:假设电场矢量E1沿k方向传播,其极化矢量为u,那么与E1等幅同相,极化相同,反向传播的电场矢量E2沿-k方向传播
问题:E2的极化矢量是什么呢?书上给出的是u的共轭。没想明白为什么反向传播,u取共轭就是同极化的,为什么不仍然是u呢?
参考书: 《Antenna Handbook》--S.W.Lee,University of Illinois
第二章,23页,第一段:
The plane wave in (52) is in state 1 described by (k1, u1). Its time-reversed counterpart is in state 2 described by ( -k1, u1* ). Note that these two fields have the same polarization.
求帮助啊
我的理解是这样的
假设E极化方向为x, H极化方向为y,则Power传播方向为 z方向
现在你Power传播为-z方向,假设你的E极化方向还是x, H的极化方向就是-y,所以至少有一个field要取共轭
谢谢你的回复
关于返回的E和H的方向我认同,但是在各向同性介质里,极化一般都是E极化,也就是说是通过电场的矢端轨迹来描述的,跟H貌似没什么关系吧?
也就是说,电场的方向依旧都是x, 但为什么相位取成相反数,就是相同的极化了,如果相位不变,就不是相同的极化了吗?极化只跟矢量方向有关呀····
还是不太懂。
首先我不是太明白你的这个意思:
但是在各向同性介质里,极化一般都是E极化,也就是说是通过电场的矢端轨迹来描述的,跟H貌似没什么关系吧?
平面波传播方向是 Power 的传播方向,E,H都要垂直于这个传播方向,小编认同吧? 这样的话,E,H都需要有一个极化方向,你说的 极化一般都是E极化 是什么意思?
再者,平面波,E,H都是线性极化,线性是指沿某一个方向的,在这个方向的极化都是同一个极化(跟相位无关),按照小编的意思则是,如果相位不同了,就不是一个极化了。 这个的衍生意思是不是就是说 同一个平面波,如果选取的参考平面不同,那么它的极化方向就不同了?
