馈线长度对天线带宽的影响
05-08

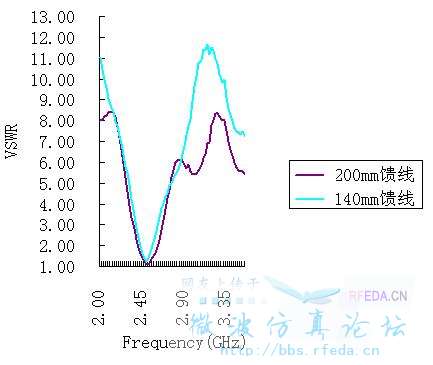

一款2.4G的PIFA天线,馈线分别选择 200mm 和 140mm,发现140mm的带宽明显比200mm要窄。如图示。
理论上线长增加除了增加损耗、相移,不应当影响VSWR,哪位有相关经验 或 解释
理论上线长增加除了增加损耗、相移,不应当影响VSWR,哪位有相关经验 或 解释
我的理解是馈线也在200mm时也产生谐振,参与辐射了,这在VSWR图中看的很明显。
如果你的天线比较小,那么200mm的馈线可能产生谐振
是一款比较小的终端天线。
馈线的谐振和天线阵子的同频点谐振造成了带宽增加?
2.4G在coaxial cable中的波长大概为 c/(f×Er^(0.5))=86mm
200mm 大概相当于 2.326 lamda
140mm大概相当于 1.628 lamda
小天线没有扼流,电流到处跑
今天听说测天线要选择0.25lamda?!很费解。有没有这种说法?
是0.5lamda整数倍
强人回答一下这问题吧
200mm馈线那条线看起来好像是有两个谐振,我觉得你可以看一下第二个频率点对应的电流分布
200MM的馈线宽度啊,那小编的贴片宽度是多少呢?用的什么介质呢?
