关于贴片切角实现圆极化

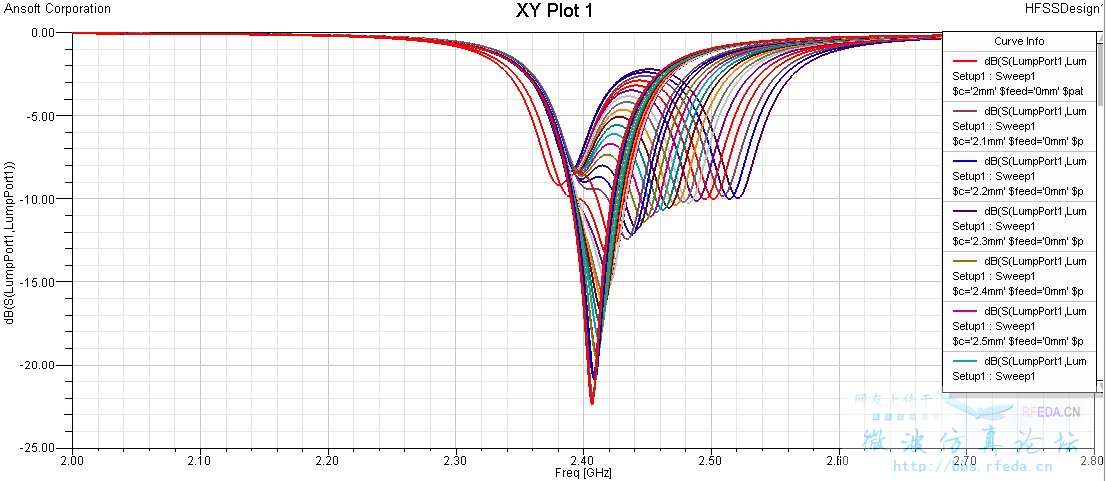

参数扫描。

扫过了，上面是挑出来的几个

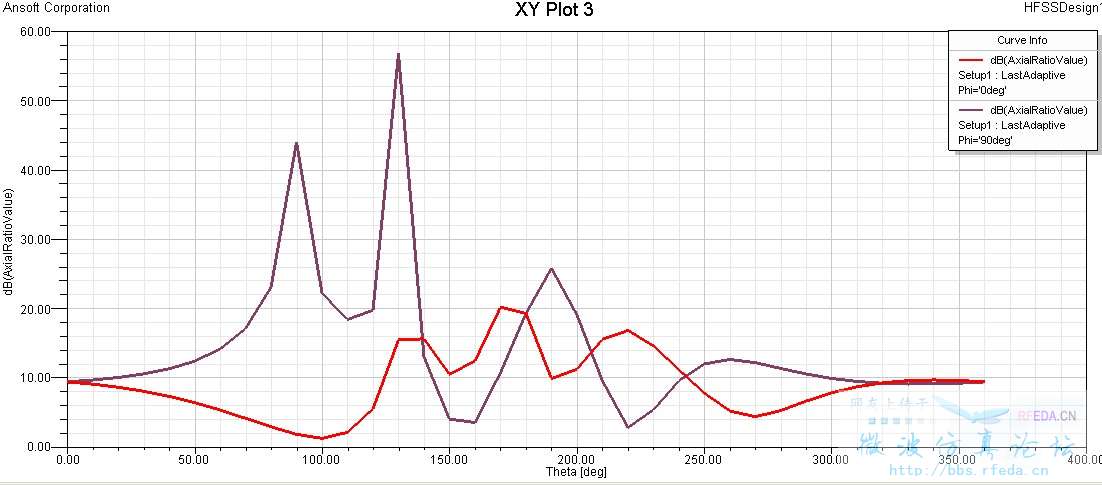

另外问下轴比怎么看啊?那个经常说的小于3dB怎么看?如图

既然是圆极化天线，建议变量扫描的时候目标函数同时设S11    AR（轴比）如果对增益有要求的话也应该设置Gain为目标函数，如果对当前的S11曲线不满意也应该把贴片馈电位置设置为变量扫描，如果是微带线馈电的最好也把微带线宽度设置变量扫描，这样更容易得到最佳匹配。

楼上说的正确，第一个问题，上面几个图最好选第二个那种，因为我也做过圆极化的天线，你也应该了解，它是将Tm01和tm10这两个极化简并模分离了以后让他们等副，相位正交才实现的圆极化，所以有两个谐振峰这是正常的，但是别分开的太远，要不直接成双频的线极化天线了。
匹配这个问题其实也很好解决，不知道你用的是微带线侧馈还是同轴线背馈，两种馈电方式不同，但是实现阻抗匹配的方法都基本一样，patch的中心阻抗最小，越接近等效辐射边，阻抗越大，这个时候自己设置扫描参数，使其阻抗匹配。
轴比是远场参数，先设置远场边界，然后在里面观察它的轴比参数，需要的话可以将横坐标设置为频率，纵坐标是轴比，这样你就可以观察轴比贷款了，一般圆极化轴比带宽1%都可以了，你上的那张图是轴比随角度的分布，但是这是一个频点的。

小编留言：

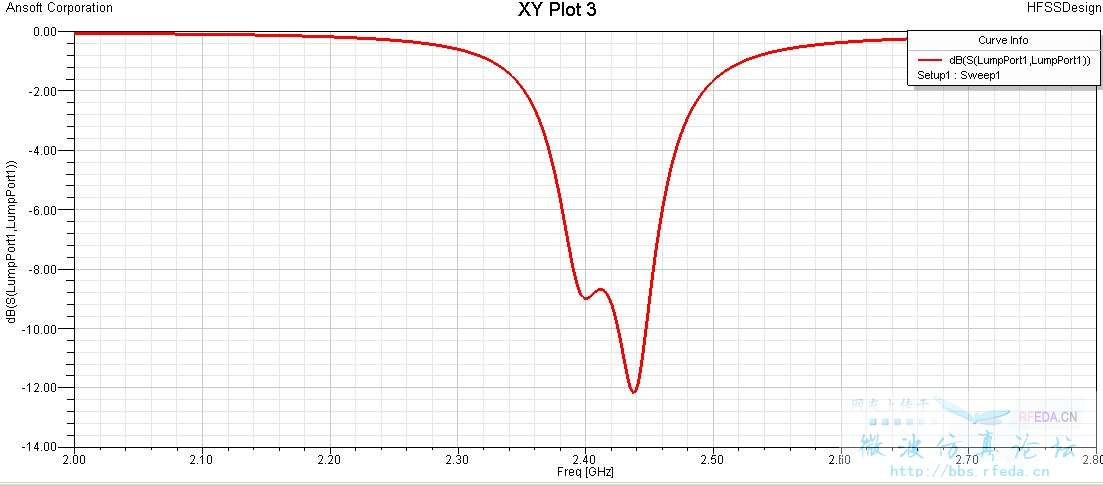

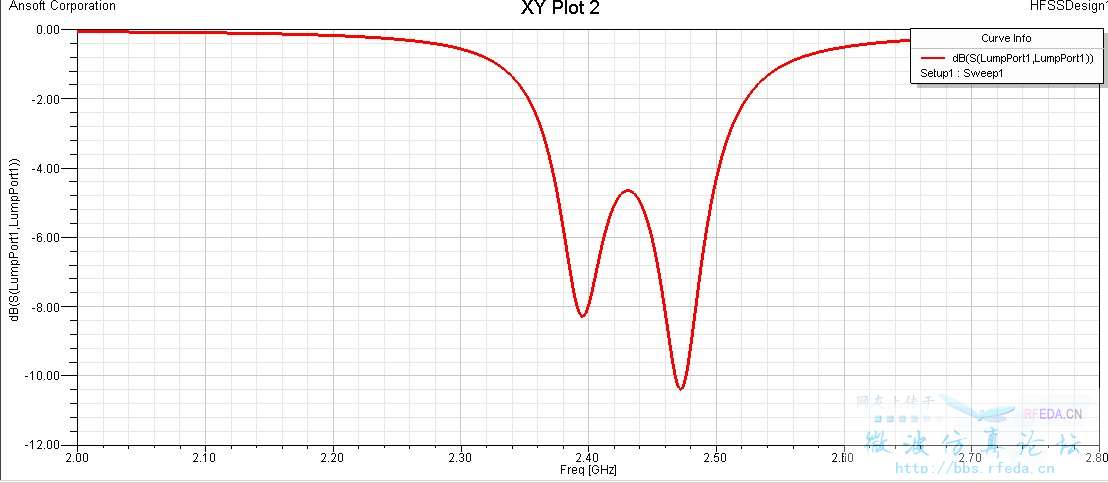

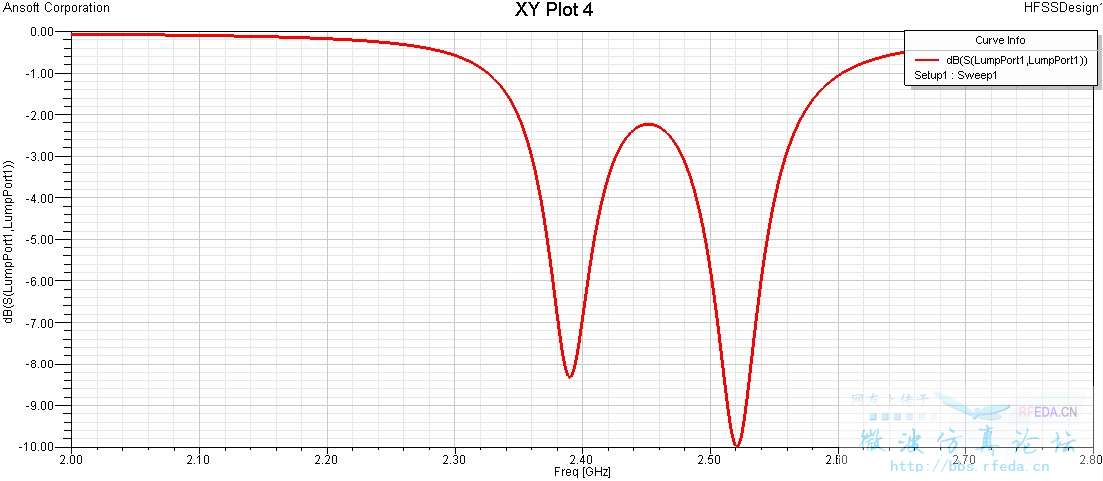

用的是侧馈天线，用公式算出的切角得出的是第一张图，切角减小后是第二张，增大得出第三张。当切角变的很小时就接近未切角时的S11曲线也就是一个峰。菜鸟一枚 问题太多都不知道从哪问起了。呵呵谢谢了

又仔细看了一下小编发在一楼的几个S11图片，你的天线根本没有匹配，理论上S11参数在带宽范围内要小于-15dB才能满足要求，你发的那几张S11参数图，就第二张好点但S11曲线谷底也才-12dB多一点点，调整馈电位置和微带馈线宽度（如果是微带线馈电的话）。

小编留言：

这个未切角前是-30dB，切了之后变成这样的尚未处理

你的轴比曲线在带宽范围内要在左边那组数据中的3dB以下，就是轴比小于3dB。

小编留言：

谢谢，左边那组数据指的是?

小编是学生吗?

小编留言：

菜鸟学生-_-

做的2.4G的天线，切角后出现W形，这两个峰应该调整哪个到2.4G呢?如果选择小编发的第二张图，那么把频率调到2.4G时的轴比3dB以下的区域（也就是圆极化带宽吧?）完全在2.4G的左侧，就是说2.4G处不是圆极化?

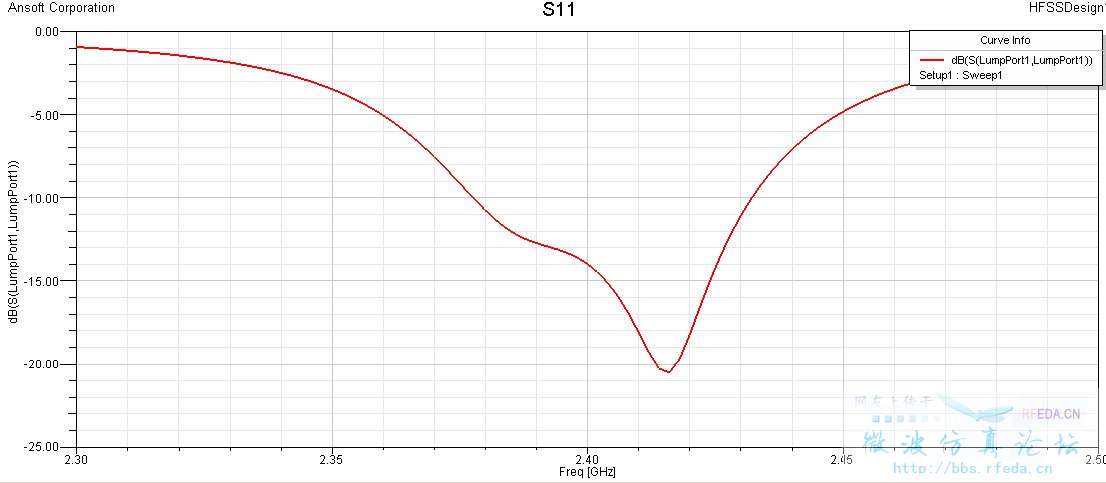

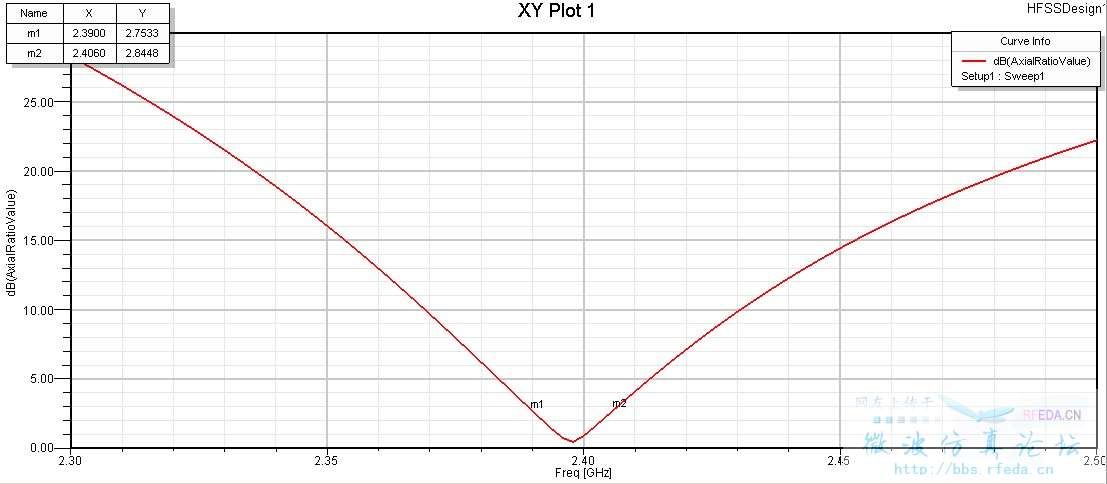

调整频率到2.42G时差不多2.4G落在轴比带宽内，仿的结果也不好，两位帮忙看下吧。这样仿真对不对?谢谢

大神们来帮帮忙吧

基本上，这样的调整顺序已经差不多了，这是一个循环过程，需要 调pin位置看输入阻抗 --> 调切角及贴片尺寸看轴比高低及频率，建议过程要多看看smith 图，会比较有感觉。

其实你的天线轴比在 你的模型建好的时候基本已经确定了，我通过观察他们所做的gps天线的产品（真实产品）发现了一个现象，他们的贴片都不在基本的中心位置，一般的gps天线选择的馈电点的位置在一个轴的某个位置，贴片选择偏向馈电点这边，可以明显看出来，贴片距离基板两个边的距离不一样，我说的只是单偏的这种，也有馈电点选择在对角线上得，具体的机理我现在也没搞清楚

这样的话，你继续参数扫描把，这个本来就很需要时间的，我仿真仿了3个星期的，慢慢来，肯定有一组结果能够满足你的要求的

学习y7ixia

哈哈
贴片不在中心可不是刻意设计成那个样子的啊！

啊啊   为什么捏? 我看了Token还有几家深圳这边单位做的，他们用的都是单偏馈电，然后贴片都不在基板中心、、、、、求理论解释   谢谢啊
