关于馈电网络的匹配

05-08

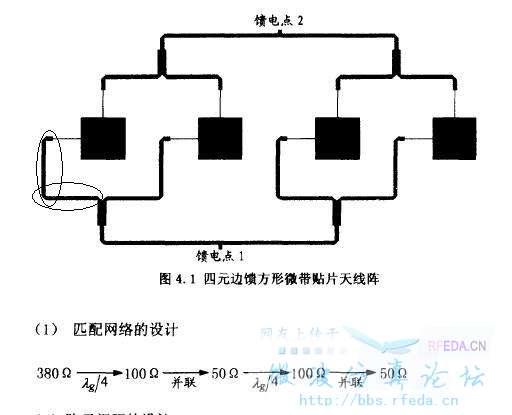

这是一双极化微带天线阵的设计。请问:天线输入阻抗经第一次四分之一波长变换后为100欧,然后通过一段微带线,并联后(圈出来的那段)能得到50欧吗?此段微带线会引起输入阻抗的变化啊。它的长度可以随便取吗?

看你发的图上“(1)匹配网络的设计”下面描述,天线输入阻抗经第一次四分之一波长变换后为100欧,然后通过一段微带线,并联后(圈出来的那段)能得到50欧,那段微带线的长度可以是不固定的,但如果像你图片里那样的同相等幅馈电的话,连接两个贴片的微带线长度一定要相等。

按理论来说是可以的。你圈出来的那段微带线的特性阻抗应该是100欧姆吧?

长度肯定会引起输入阻抗的变化,如果取二分之一波长的话应该不会改变吧,我感觉是这样的

宽度选择合适,长度影响不大,最好采用1/4波长

如果你之前匹配了,长度当然不会影响,匹配之后不管接多长的50欧传输线,阻抗还是50欧。如果没匹配阻抗当然会以二分之一波长周期变化
