关于hfss full book P160-181 超高频探针天线 的问题
05-08

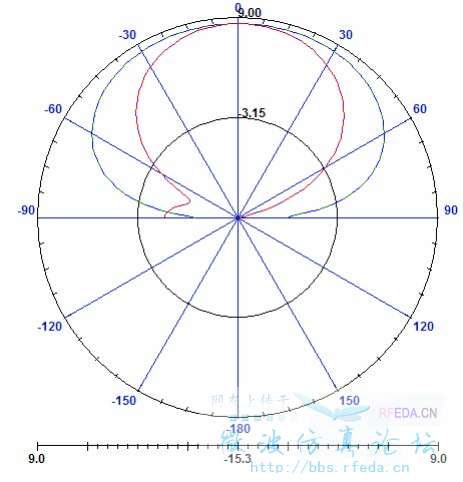

1关于方向图phi0代表的就是H面吧，方向图是一个圆应该没问题。但是phi90得到的为什么不是一个8字形呢?阵子天线的的方向图不是一个炸面圈吗?
2另外边界和激励的重叠，由于同轴波端口和地面是重叠的所以检查时会有个提醒，这个是不是不用管?
菜鸟一枚望多指教。
2另外边界和激励的重叠，由于同轴波端口和地面是重叠的所以检查时会有个提醒，这个是不是不用管?
菜鸟一枚望多指教。
尚未解决。菜鸟继续求助

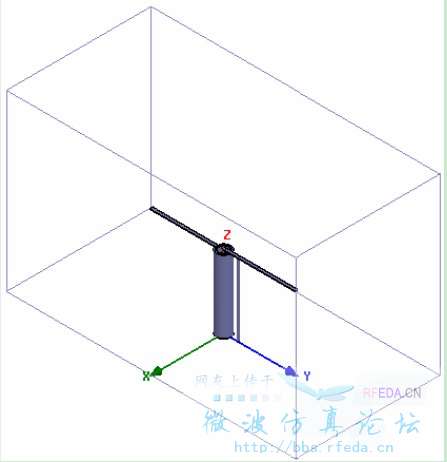

你的辐射边界是不是6个面?端口那个面有没有设置为反射面?正常情况E面就是一个8字形，另外，你看看你设置的角度范围是多少，是不是只看了180度。

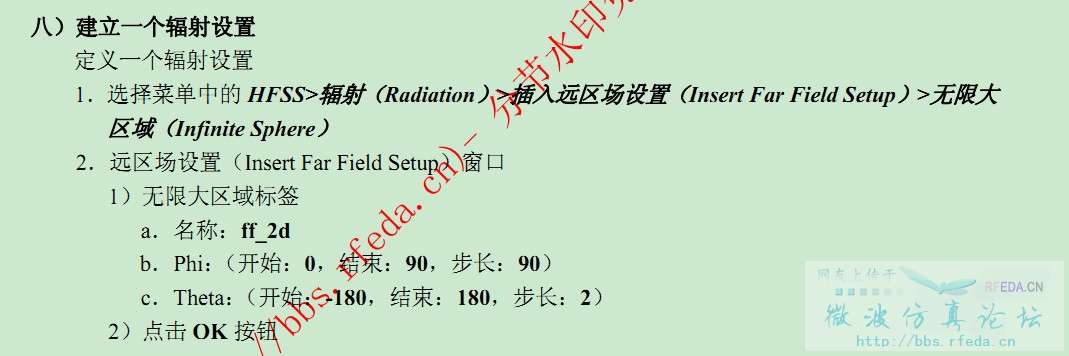

是六个面，看了-180到180，完全是按附件做的。端口反射面是什么意思，非常感谢还望指教啊
