请教史密斯图的相关问题

05-08

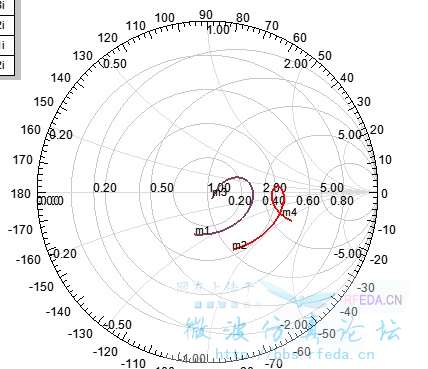

我做了个双极化微带天线,采用同轴线馈电,2个端口的S参数史密斯图如下。其中有个S参数偏向高阻,请问有什么方法可以让曲线在低阻和高阻之间移动呢?就像曲线在史密斯图上下移动,我们可以改变电容电感一样,有什么好方法么?求牛人知道下 谢谢!还有偏高阻或者低阻的原因又是什么呢?请多多指教!


改变馈电点位置,一般来说越靠近短路点阻抗越低

谢谢啊,我去试试

还有其他影响因素么

可以在辐射贴片的四周加寄生贴片,俗称打补丁

请问具体寄生贴片的位置呢?是加在辐射贴片的背面,还是加在贴片的旁边呢?这影响应该不只是高低阻值了吧?

加在辐射贴片的一侧啊,这个需要优化的时间会比较长,除了尺寸要进行优化,还要优化位置。

这个方法在现有模型中不适用呢,不过也还是感谢你的回答啊!曲线已经调到中间了,呵呵
