一个阻抗匹配的问题,大家探讨一下
05-08
关于阻抗匹配我想大家都很熟悉,微波工程这本书上说的非常详细。有并联短截线、串联短截线、双短接线等等。但是都是在传输线上进行的匹配,将负载匹配到50欧姆的传输线上去,这些匹配的支节也都是接在了传输线上。最近看了一个天线,算是印刷单极子天线吧,我看了那天线并没有传输线,直接就是天线接了一个50欧姆的同轴线。天线匹配直接就在馈电附近进行了短路支节匹配。我想问一下坛里的朋友,这样进行的匹配是不是也能按照微波工程那本书上说的进行计算呢?我感觉不是一码事啊。注:单极子天线的微带线宽度并不是50欧姆的。
你确定这是用来或者单纯用来阻抗匹配的么?
是的 原文中也是说的 短路带用来进行阻抗匹配 楼上你有什么看法么
呵呵,没做过这种折线单极子,初一看图还以为是双频段天线,没注意馈电方式,后来又觉得那一段能起巴伦的作用。,没做过,不乱说了。
可以直流接地,调节短路的那段线长度,可以得到不同的分布电感和电容
和天线的电容或电感抵消
是的 关键是怎么通过计算手段算出短路线的长度和线宽?就根据微波工程里的匹配原理么?关键这里么有传输线
有的时候这段线末端还有开路和短路两种
小编说的在理,这个天线其实可以看成是一种平面IFA天线,这段支线是用来抵消天线电容或者电感的,至于其具体的线宽和长度,当然不能根据微带传输来计算,通常都是仿真确定的。

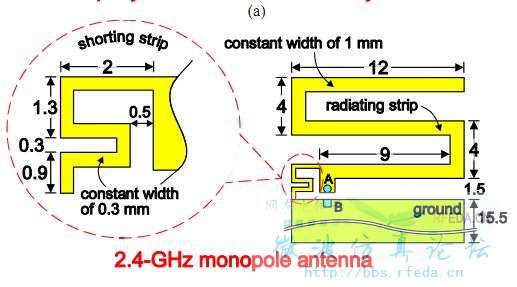

可以这样理解:“radiating stip”在2.4GHz处谐振,而“shorting strip”在2.4GHz频段上呈现与天线输入阻抗相反的极性。
楼上的是李建新老师?拜读过你和高老师的很多文章哈!
有点印刷偶极子的意思
短路点起到平衡馈电和阻抗匹配的作用
首先一点是保证单极子和地的电流不能相差太大,不然会影响方向图
第二点是阻抗匹配,一般这种单极子调节长度和宽度做成纯电阻的话都会比50欧要小,所以单极子的阻抗要做成容性,然后跟短路枝节(感性)并联,把阻抗调到50欧
IFA天线的短路段设计比较tricky,好像还没有现成的理论指导,自己如图去试一下。
谢谢指点 解除了我的疑惑
谢谢 我正在在试 目前已调节的差不多了
谢谢指点 坛子里不乏热心的朋友和经验高手啊
