有关VIvaldi天线的询问
05-08
最近在做Vivaldi天线的仿真,对这块儿不是太熟悉,有一些疑问,如下图所示:
图1
图2

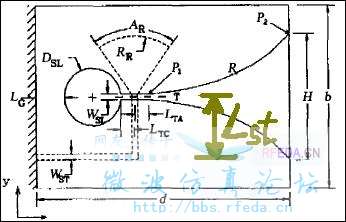

如图1所示,在我所读文献中基本上都标出了为带线的宽度,而从不提其长度,图中的红色标出Lst,请问这是为什么,是四分之一中心工作频率的波长吗?

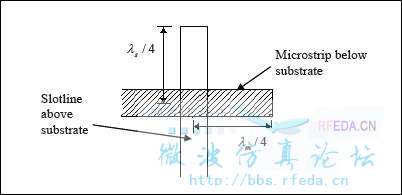

如图2所示, 这是耦合馈电的示意图,请问这里标出的四分之一波长和图一中的Ltc和Lta有什么关系?
以上两问题困惑我好几天了,请明白人给解释一下,谢谢
图1
图2
如图1所示,在我所读文献中基本上都标出了为带线的宽度,而从不提其长度,图中的红色标出Lst,请问这是为什么,是四分之一中心工作频率的波长吗?
如图2所示, 这是耦合馈电的示意图,请问这里标出的四分之一波长和图一中的Ltc和Lta有什么关系?
以上两问题困惑我好几天了,请明白人给解释一下,谢谢
Lst为什么要四分之一中心工作频率的波长呢?又不是阻抗变换?它的宽度和平行的那段微带线一样吗?要是一样的话Lst的长度无所谓
第二张图是槽线微带转换,lamida/4是为了最佳耦合。这种情况下。微带虚拟短路,槽线虚拟开路
我想问下,这里的槽线的lamida/4和微带的lamida/4设计,与图1中哪些参数对应呢?我不太清楚这里设计出来对图一中有什么参考?
槽线lamida/4 就是那个圆 微带lamida/4是上边那个辐射状枝节
正解!正解!正解!正解!正解!
对于超宽带天线,lamda到底是上边频还是下边频的波长?
1. 长度问题,理论上用的四分之一波长,但是他们一般都会扫参啊优化一下什么的,所以会导致长度并不是严格的理论值,而作者自己又说不清楚这里的原因,或者由于篇幅限制等,于是就没给长度
2. 图1中的LTA不知道是具体指的什么,LTC是指的一个间距,二者均与你说的波长无关
