微带阵列天线增益的问题
05-08

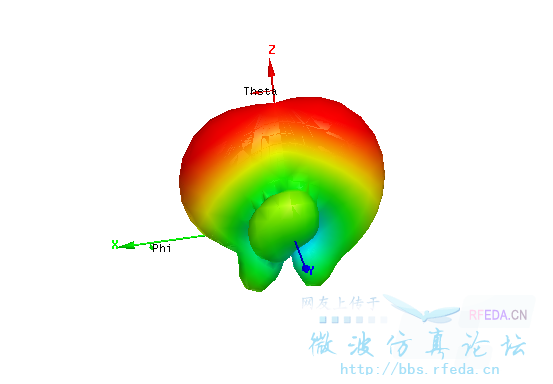

做了一个简单的2元微带天线阵,但是仿真来看效果很不理想,增益只比单个贴片高了1dB左右,怎么调节也没有多大的效果。做过阵列的朋友请指教一下做微带阵列应该注意什么?附件中有仿真图片,有谁帮我解释一下怎么会出现这样的结果。
從2D及3D的Radiation Pattern來看,有可能是兩天線元件間彼此的相位需要調整。理論上應該會有高約23dB的Gain,另一個可以協助的參數就是看幅射角,基本上2元件的幅射角應該會是單元件隻半。
微带贴片的主瓣为何凹进去了?
你说的调节天线的相位是改变两个阵元之间的距离吗?
请问小编,设计好了阵元之后该怎么去组成阵列呢?有具体的操作步骤吗?PS:不能直接去掉互耦的那种组阵方式。谢谢
间距是否为0.9介质波长,是指中心到中心的,如果是同相馈电的话你的单元间距大了
增大地板面积呢?
间距距离采用介质中的波长吗
我看了N篇文献都说是空气中的波长,还有就是间距是贴片中心到中心算起吗?好像和我看的文章也有出入啊
