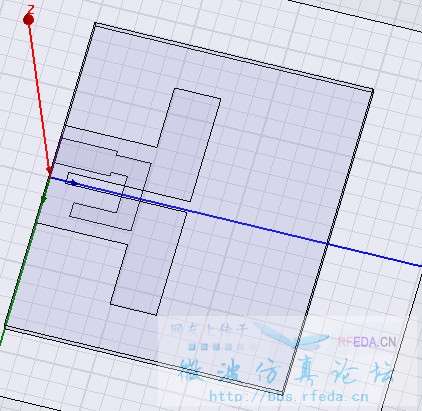

印刷振子模型

做印刷振子模型，要3.1-10.6GHz上天线的回波损耗群都小于-10dB。
我看在矩形贴片天线分析里有人说开双缝或者把振子臂改成阶梯状可以增大带宽
这种方法在这种天线上还是用么?
选的材料是聚氧乙烯，介电常数是2.6，厚度是1mm
这种天线改变阵子长度，半径，接地等等都做不到了
大虾帮忙下啊啊啊。

在一篇讲quasi-yagi的文献里看到过类似的结构
要做uwb，先设计好可能的结构，再慢慢调整吧

在微带线的某个位置加贴片，等效于加电容
效果会比较好

做超宽带天线选择这种对称振子还是比较难的吧。必须采取一些加大带宽的方法，或者选取其他的超宽带天线模型。

一般都加在什么位置啊?我第一次做这个，没什么经验哦。

所谓合适的位置就是要看你去试验的
还可以加寄生单元，对带宽有直接影响

有木有这方面的实例啊?这样说太抽象了。

学习 新手 哈哈哈哈

优化设计馈电的bulun可以改善带宽！你可以尝试下！
