矩形贴片天线阵馈电网络阻抗匹配疑惑(有图)

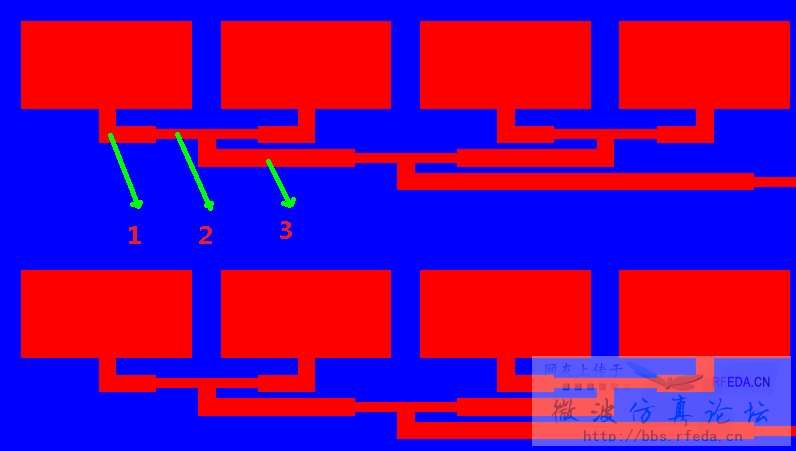

一个矩形微带贴片天线阵,馈电网络见图,馈线1和3部分宽度相同,馈线2部分宽度是1和3的1/2, 1和3部分阻抗应该是相同的,相同阻抗的两段馈线直接连接起来不就OK了嘛? 为什么中间还要加上2的那部分呢?
1跟3若是50欧阻抗的话,直接并下来,阻抗就大概成25欧了吧,为达到50欧匹配,应做到100欧,并联出来就是50欧。
以上个人理解!
小编 用的是什么软件 仿真的天线阵?
小编留言:
这个图是在protel99se中画的
2实现一个阻抗变换的作用?
应该是阻抗匹配的原因吧!
我比较倾向于你的观点,这个就是纯电阻的并联计算方法,但我在本坛看到关于阻抗匹配方面的这样的回复:
“最簡單的阻抗變換器是用四分之一波長饋線來做,例如要用50歐姆的微帶線饋送,而天線輻射貼片是200歐姆,則使用工作中央頻率波長的四分之一長度的100歐姆微帶線饋送插在50歐姆的微帶線饋送與天線輻射貼片之間即可,公式為:匹配饋送線阻抗=Z1XZ2開根號,Z1與Z2是兩端的阻抗,上述50x200開根號即為100,可以看到這種方式雖然方便,但有很大的頻寬限制”
这个和纯电阻并联的计算方法好像有些出入。
另外2部分的长度应该是1/4波长吧,也就是所说的1/4波长阻抗变换段。
那1和2之间也应该有一个阻抗变换啊,怎么就从100直接变成50了。
為了簡化這個陣列的連結,可以把2看成是阻抗匹配器,例如是1:2的阻抗轉換,所以假設1原本是50歐姆,經過2之後就是100歐姆,而兩個100歐姆並聯之後當然就是50歐姆,而整個天線的陣列就是用這個鑑結方式連接下去。
補充說明:假如真如上面例子所言,那麼2就是一條四分之一波長的70.7歐姆微帶饋線,這樣連結時,2的左邊可以看到50歐姆的天線饋送線,而右邊會呈現出100歐姆的饋點(50X100開根號就是70.7),兩個100歐姆饋點被併聯起來,當然就會呈現出50歐姆的饋點,因此就可被3的50歐姆饋線連結,如此鑑結下去,整個系統就展現出完美的匹配狀態。
小编啊,请设计微带天线阵时候,用什么仿真软件啊?
期待你的回答
好多电磁仿真软件都可以啊,我现在是用HFSS,和你一样,我也担心HFSS最多能仿多少个单元的天线阵,在网上下了个IE3D V14还不知道怎么安装。
是啊,并联之后的阻抗要达到50Ohm
又在protel99se中测量了一下,2部分的阻抗匹配段长度是4mm,而这个天线阵的设计工作频率是12.475GHz,1/4波长阻抗匹配应该是6mm左右啊,这个天线是2004年南京724所一个叫汪漪的朋友设计的,好像是用IE3D设计的,增益图、3D方向图和矩形方向图以及极坐标方向图我还都保存着,不知道为什么阻抗匹配线长度取4mm,也不知道汪漪本人是否来这个论坛。
带线的间距太近了吧?
我也像8搂那样认为的
正解,谢谢对匹配认识加深了
同意,就是这样的
这个,我前几天研究过,下面是我的想法:
1。你这功分器主要等功分效果,输入功率是输出的2倍,用功率=电压的平方/阻抗。1端口的入端阻抗是50,一端口的末端阻抗是100。这样就实现了功率2等分。
2。2的作用是吧阻抗变到50欧姆,应为1端口末端的阻抗是100欧,要和3的50欧姆匹配,需要一个1/4 的阻抗变换。
要用J介质波长,不是用自由i空间波长。
