波束宽度随频率变化的规律

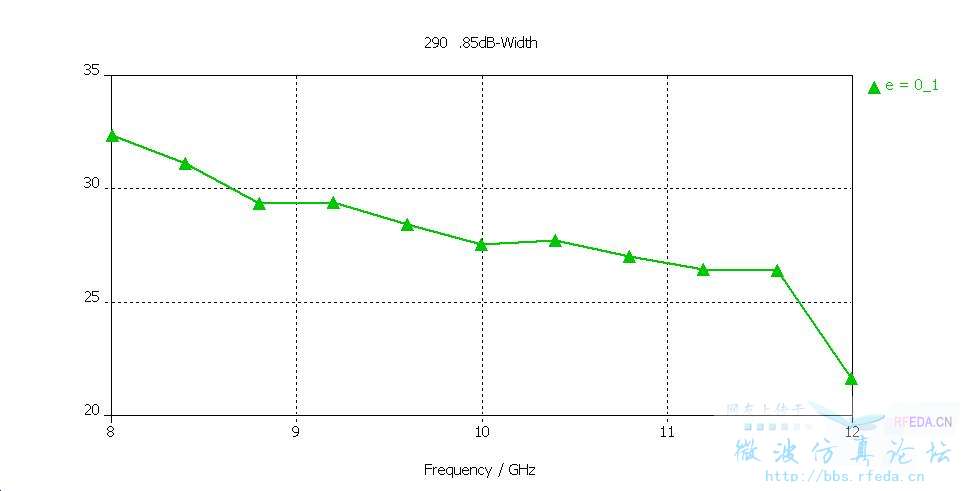

以前仿真圆锥喇叭天线得到的波束宽度随频率变化的曲线都是单调递减的，如图1所示

图1

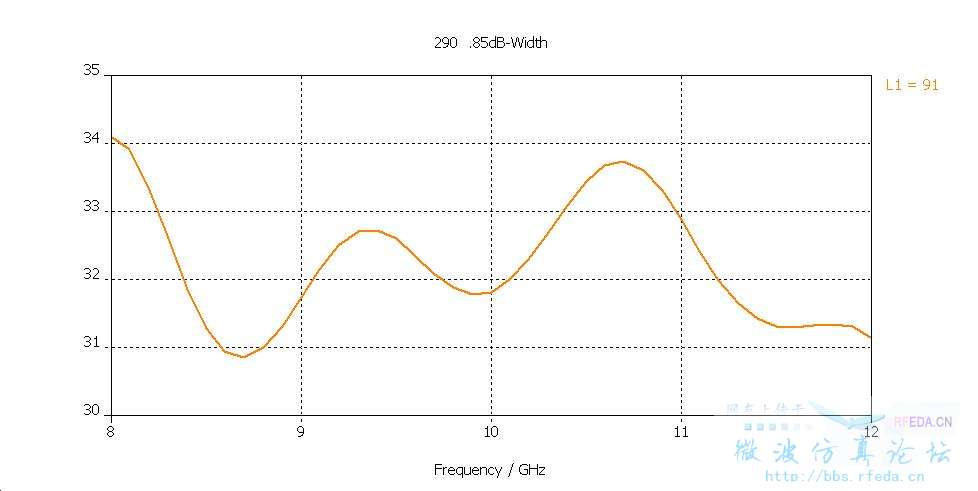

从理论上来说的话，应该是频率越高，口径的电尺寸越大，因而波束宽度越窄。与直观理论相符，但是最近改变了一下喇叭过渡段长度，结果波束宽度出现波动，如图2，很费解


图2
不知道大家有何想法?原因是什么?

我理解是不是因为改变了波导过渡段长度，虽然口面场幅度分布基本没变，但相位分布就变了，相位分布随着不同频率的变化，口径效率也随之变化，有可能不是单调变化的

个人觉得，对于喇叭天线，由于其结构是渐变的，不同频率的有效辐射区是不一样的，对于高频来讲，在较窄（与波长大小相对应）在区域发生主要辐射，而这时喇叭的前向（辐射方向）的其他金属部分就充当了反射壁起到集束的作用；对于低频，需要较大的口径满足辐射条件，所以其辐射主要发生在口径末端（口径较大），这时没有了前向的反射壁，所以波束较宽

学习了
