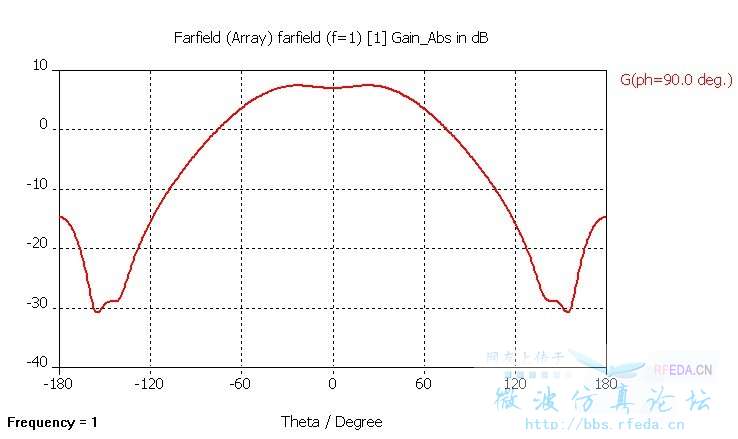

主瓣方向偏离

发一个模型图

方向图带宽不够，调整下振子的边界条件试试。一般情况下，方向图不会出现波纹。在做超宽带天线时，由于频率过宽，部分天频点会出现这种情况。至于原因，我也没参透。

中心频率是700M，你看到了1G，可能方向图带宽真不够。     我以前有做过17/21的振子，有出现过你这样的情况，但调整反射板，加耦合片引向可以解决。可以试一下看

我仿真的一个天线也出现了类似的问题，最后是通过调整馈电解决的。
