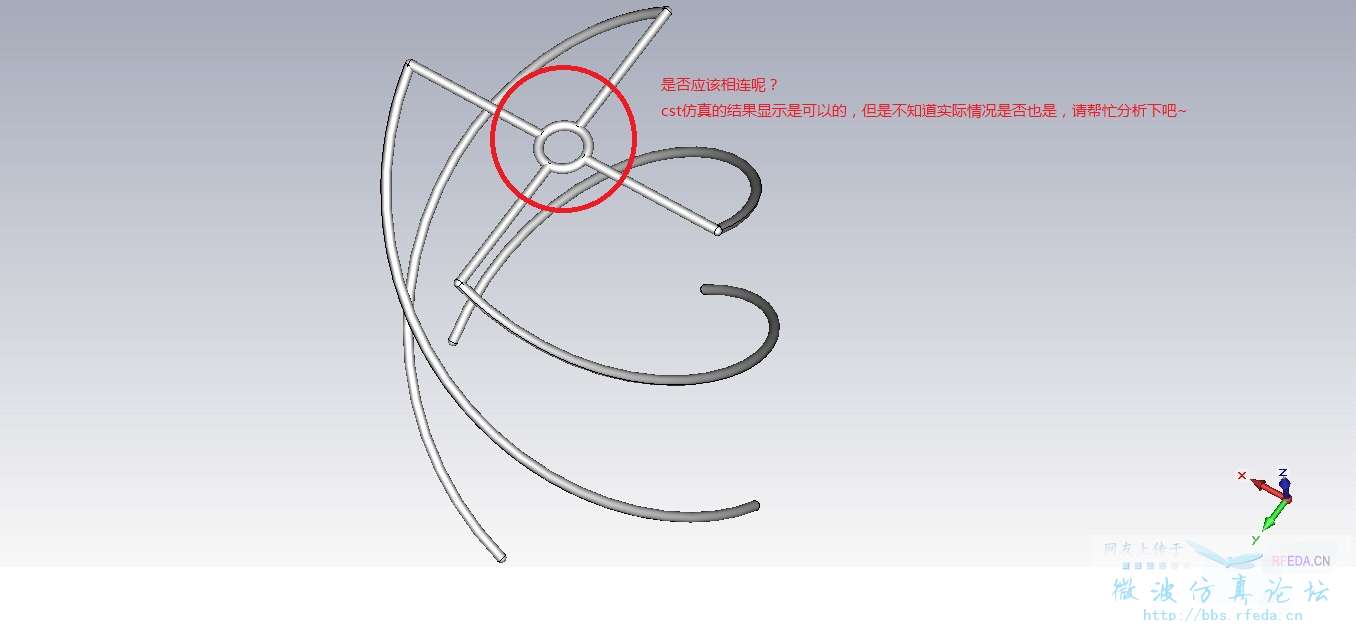

四臂螺旋天线的辐射部分如下图建模，是否正确？
05-08
按照查阅的文献，四臂螺旋是由两个独立的双臂螺旋组合而成，从这个角度，两个双臂螺旋在顶端交叉的部分不应该相连，可是在使用cst建模时，尝试了一下将两个双臂螺旋相连，发现结果也符合要求，请问此仿真结果可信吗，有经验的前辈能不能帮我分析一下，谢谢
就是要相连的吧，顶端正交馈电
线长为半波长的时候，上端就是短路 的，再说在仿真四臂螺旋的时候，方向图带宽很宽。
四分之一波长的奇数倍，顶端开路
四分之一波长的偶数倍，顶端短路
