请教版内大牛一个天线的结构问题

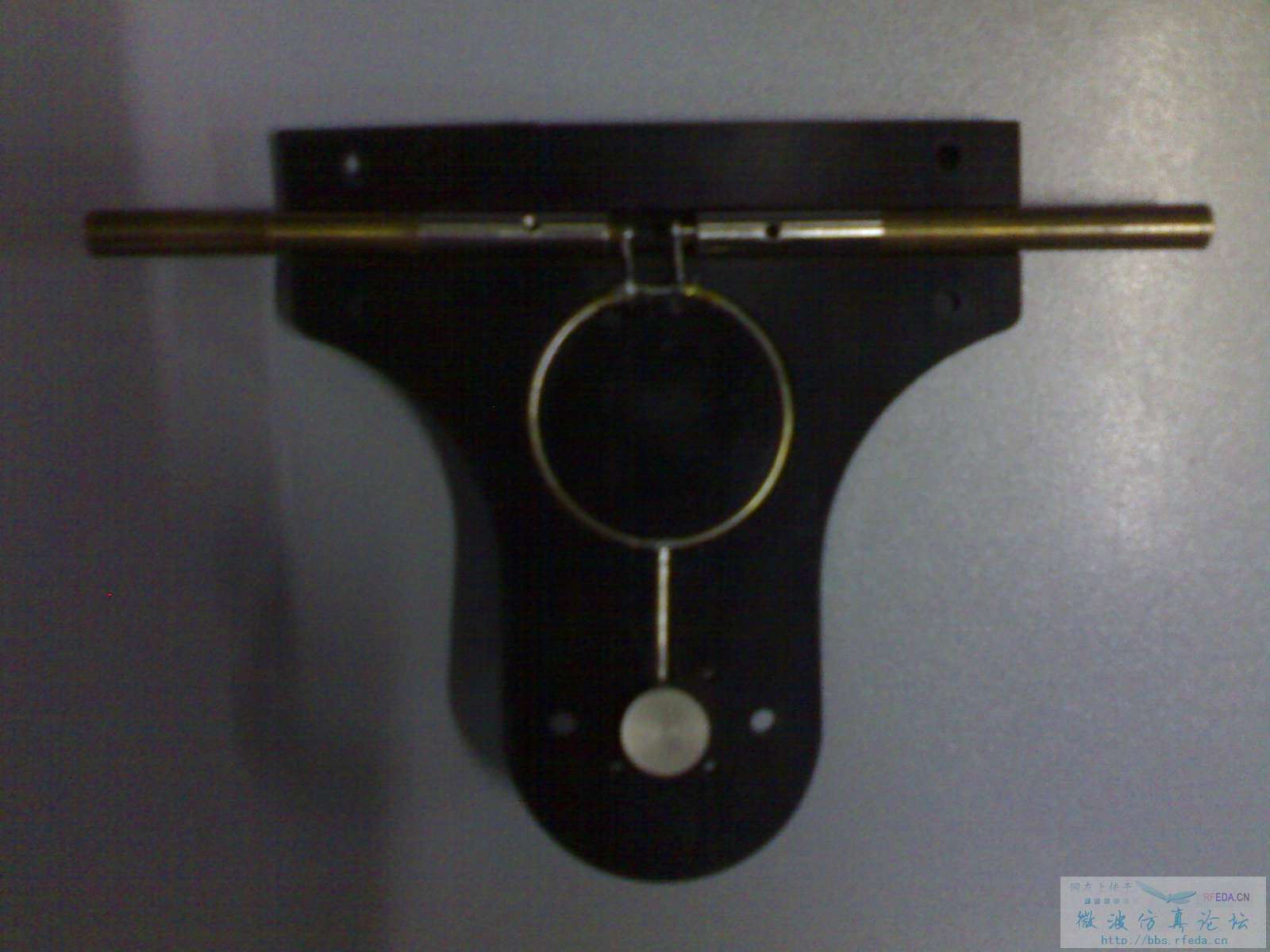

同事给我一个天线，我打开看了一下，结构是这个样子。
应该是个振子天线，但是振子和馈线之间阻抗变换和平衡器部分是一个环形天线的形式（我是个菜鸟，这部分平衡器形式是类似环形天线的结构，可能照片看不太清），两个振子之间是短路的。
按半波振子天线的理论（波长/2=振子臂长度）算下来天线的中心频率（驻波比<2）应该是1GHz左右，但是实测发现却是500Mhz。
用HFSS对这个天线进行了仿真建模发现和实际情况差距比较大。
现在想问大牛们几个问题：
(1)这个天线的结构到底是什么样子的?平衡器部分做成这个样子的理论依据是什么呢?
(2)中心频率较半波振子天线减小了一倍，是不是由于两个振子之间是短路结构造成的呢?是不是现在就成为一个四分之一波长振子天线了?

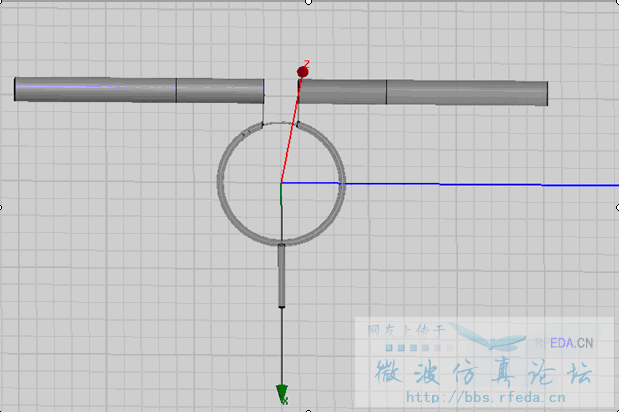

(3)仿真建模的时候能不能把整个天线模型都画出来，就像下面画的一样?
附图附上天线结构和仿真模型
谢谢大牛了！

馈电圆环是同轴的形式吗，是不是一个臂连内导体，一个臂连外导体啊，求解答

是同轴型式，一个连内导体一个连外导体

那就对了，那就是那种lamd/4移相180度然后转换成平衡的形式

平衡的同时做阻抗变换，设计挺巧妙的

我看过一本书，上面有提到类似结构
我摘抄一些书中的话

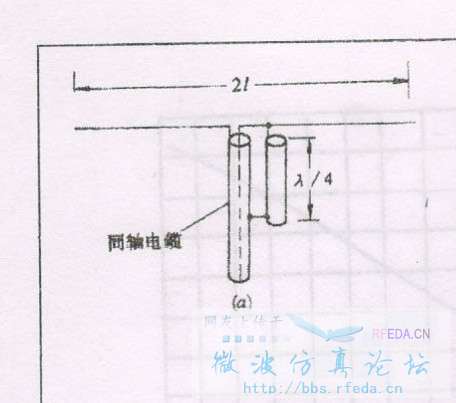

分支型巴伦是附加了一段与同轴线一样粗的金属管（分支导体）或同轴电缆

图中同轴线内导体与长度为λ/4分支导体的一端相接，外导体与分支导体的另一端相接
若分支导体是同轴电缆，都接外导体
这样振子右臂跟同轴线内导体、分支导体相接，左臂与同轴线外导体相接，由于两臂都接在对称结构的外导体上
所以实现了与频率无关的平衡馈电

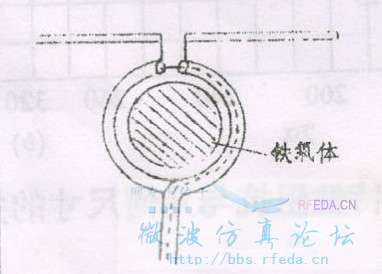

下图是弯成环状的巴伦


所以小编可以再仔细看一下实物
然后检查一下模型的平衡结构是不是正确
仅供小编参考

呵呵好详细

五楼说得好详细啊！谢谢啦！

一般情况下，1/4波长分支导体与同轴线外导体构成非平行双导线，双导线末端短路，同轴线外导体在右臂馈点处的电流为零，消除了不平衡电流。
当频率发生变化时，分支导体不再是1/4波长，但此非平行双导线能把右臂上的不平衡电流传导至左臂，从而使得两臂电流相等。所以它是一种宽带平衡器。
