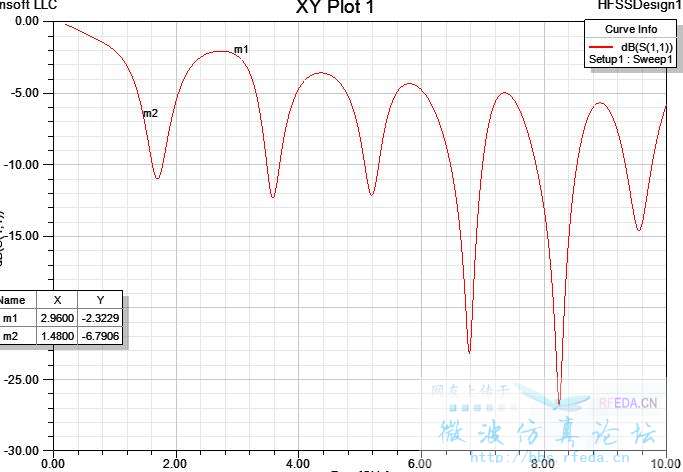

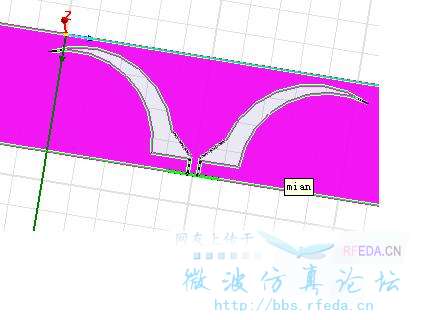

为什么我的天线的S曲线是这样子，是馈电没有匹配好吗？

是不是波端口没有设置好啊，CPW馈电还是加上同轴线馈电比较好

波端口我查了很多资料，是按照规则设置的，就是波端口和集总端口到底用哪个好还不知道，那天试了一下两个端口的区别，基本S曲线还是差不多，就是增益两个端口区别很大，不知道什么原因，还请大侠们指点

查看激励端口的场，看对不对。
看有没有谐振点

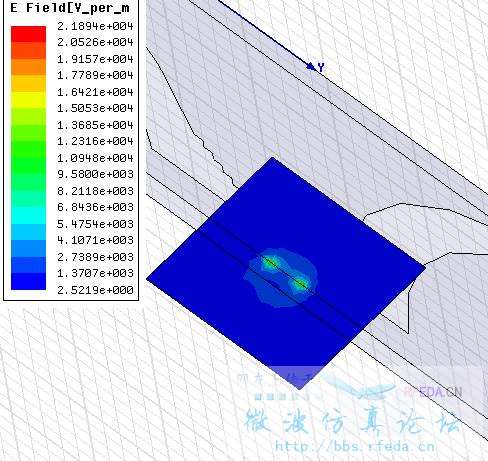

敢问楼上是端口的电场吧，我贴了个图，这样是不是没有谐振点?

從S11看來，它很像是一條高耗損的饋送線，比較不像是天線。
如果仿真有問題不能確認，是否可以走老路，弄個樣板，到網路分析儀測測看。

这个曲线，确实像天线理论里面传输线的曲线，有时间弄个样板，测测看，谢谢bv5oc
