阻抗匹配（菜鸟请教高手）

本人纯菜鸟，因工作需要，需进行阻抗匹配，请高手悉心指点。
信号发生器的信号失真严重，估计是阻抗匹配的问题。电路阻抗Z=1000-212.3j(后面一项为容抗)。请高手知道该如何进行进行阻抗匹配，匹配的电容或电感该多大?

找个匹配小软件就可以了

可以在网上下载一个小软件算一下，或者用公式计算

信号發生器的信号失真嚴重，估計是阻抗匹配的問題。電路阻抗Z=1000-212.3j(後面一項爲容抗)。請高手知道該如何進行進行阻抗匹配，匹配的電容或電感該多大?
如果樓主只是要答案，可以參見如下網址的Some Smith Charts Tools :
http://www.sss-mag.com/smith.html#tools
建議選用MOTOZ.ZIP 96K - Motorola's Impedance / Smith Chart Matching Program.
應該很快可以找到你要的答案。(因為你問的問題有問題，所以我不能給你答案，負載阻抗?)
如果樓主是學習相關科目的，建議你還是乖乖地弄懂SMITH匹配程序，然後自己動手做做看，那不難地，只要動動手試一試，你不只可以找到答案，或許還會發現還蠻有趣的。學習快樂！
如果急著要答案，而且學習來不及，請重問一次問題，我可以試著給答案。

大师您好，
由于我的背景不是学相关科目的，smith图研究了半天还是很多地方搞不懂。您能不能帮我解决一下这个问题。

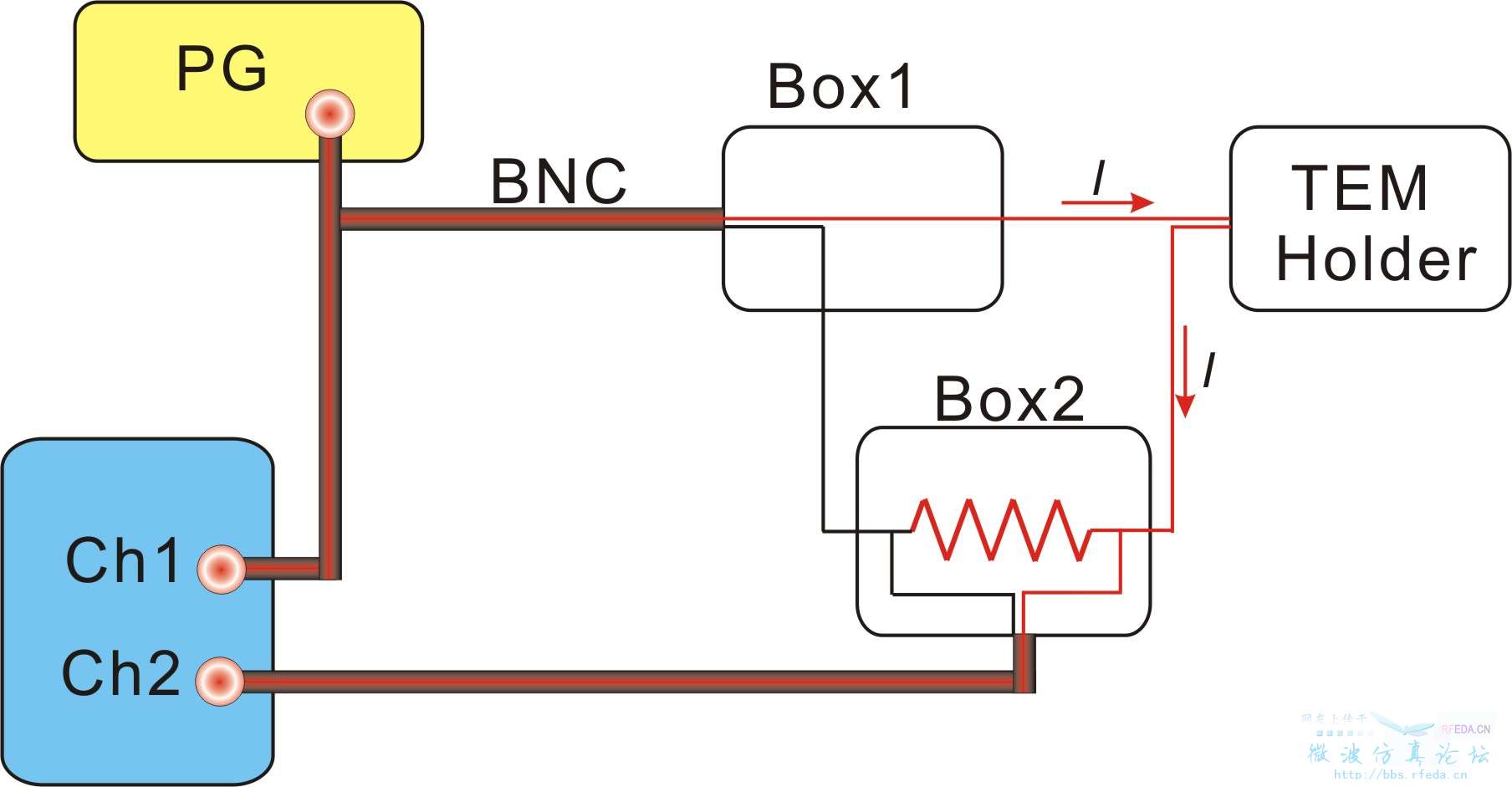

您都需要哪些相关信息请告诉我。下面两图是我们的电路示意图和失真的信号图。
谢谢了您了。祝工作顺利

看方塊圖，還真猜不出是甚麼樣的功能，大致上可以看出來，從脈衝產生器(PG)出來的訊號(CH1)，與經過外接待測體(?)後的訊號，CH2訊號有DAMPING情況！要求解的應該不是做匹配，如果有更多的資訊，倒是很願意再提供意見。

目的是使输出信号的失真减小。

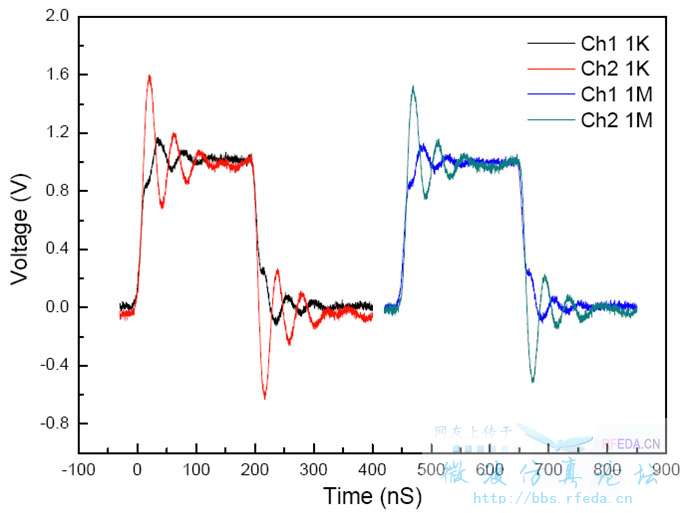

请问您都需要哪些信息?小弟会详细提供。 输入信号1V，200ns， 信号图是box2中分别用不同电阻1K， 1M欧时获得的。所有的连线都是BNC，box1和box2中的线是自己焊的。

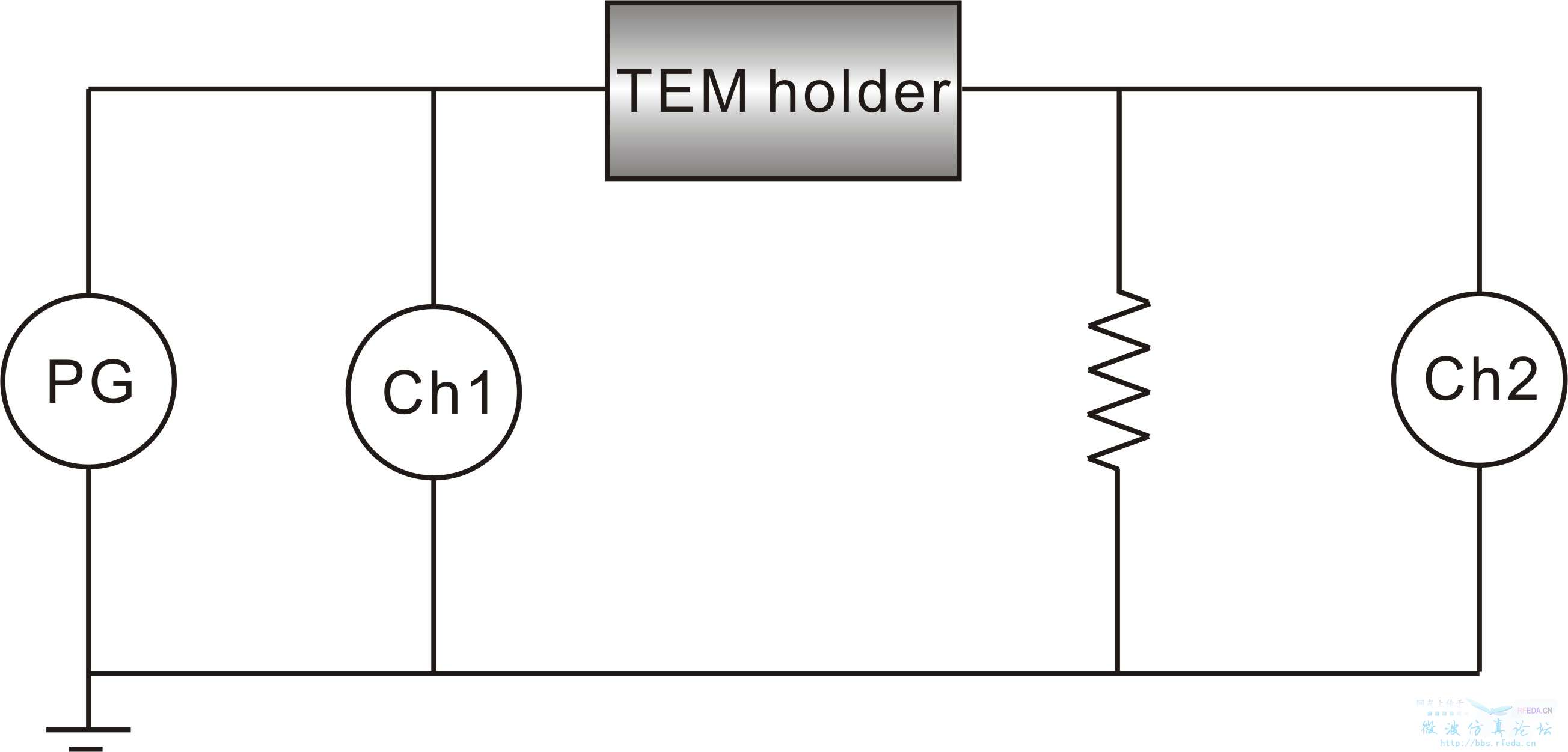

更简明的电路示意图如下：
ch1测的是PG产生的信号，Ch2测的是串联电阻两端的信号，我们要加一个秒冲到TEM 设备上。
