还是关于Vivaldi天线的建模问题

05-08
无法找到金属片流形部分的顶点?请各位大侠帮忙!看图。


补充问题:1 带状线特征阻抗在什么时候设置?如何设置?
          2 设置波端口时,还用积分线吗?还是用默认设置。

1.金属片流形部分的顶点你指哪个点?
2.带状线阻抗什么时候设置这个问题不知道你要问什么.
   带状线的特性阻抗在给定其他参数情况下由其宽度决定,可用txline计算,阻抗值决定于槽线末端等效到微带线的网络处的负载阻抗。
3.既然是带状线馈电,我觉得也可以用集总端口吧

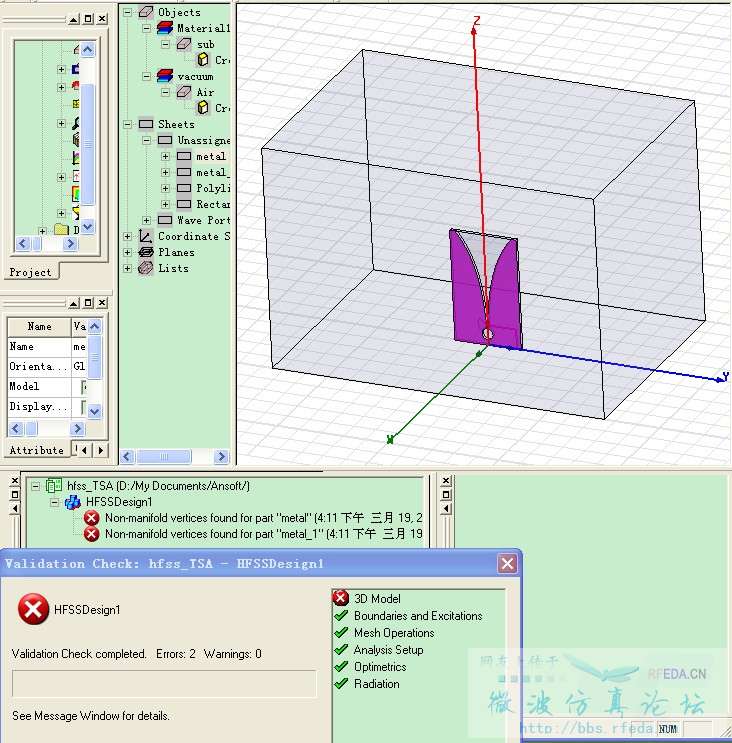

1 就是如图左下角红色X所示的问题:Non-manifold vertices found for part "metal".请问怎么办?附:metal指金属面。
2 和3 已解决。谢谢!

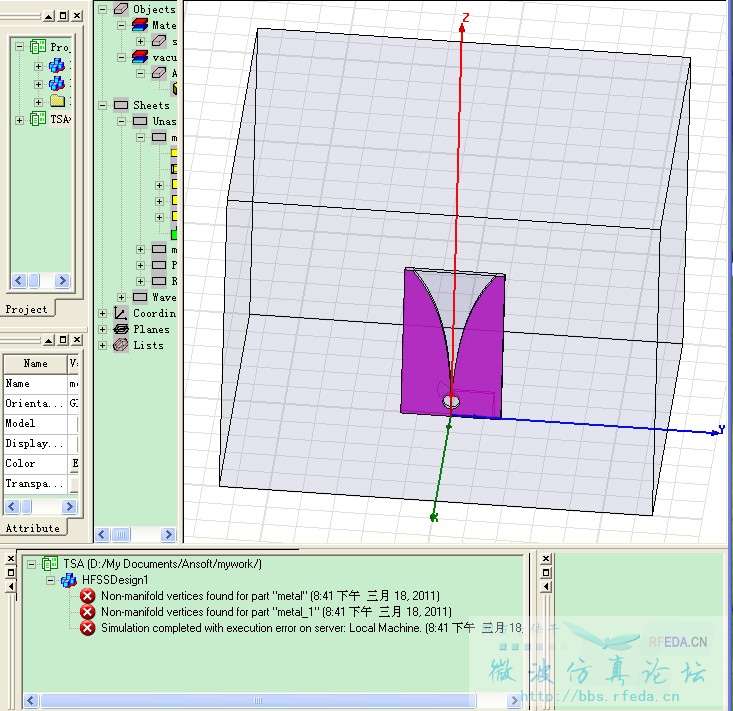

还是这个问题!请各位大侠救我!如图左下角所示。


帮你顶一下

问题找到原因了:在圆形腔体和槽线slotline部分没有完全贯通,导致在切割时留下部分碎片,没有完全切除。解决办法:把槽线部分向下延长一段即可。谢谢各位支持!

应该是你在画指数曲线的的时候出错了
