HFSS中Vivaldi天线的模型建立问题

05-08

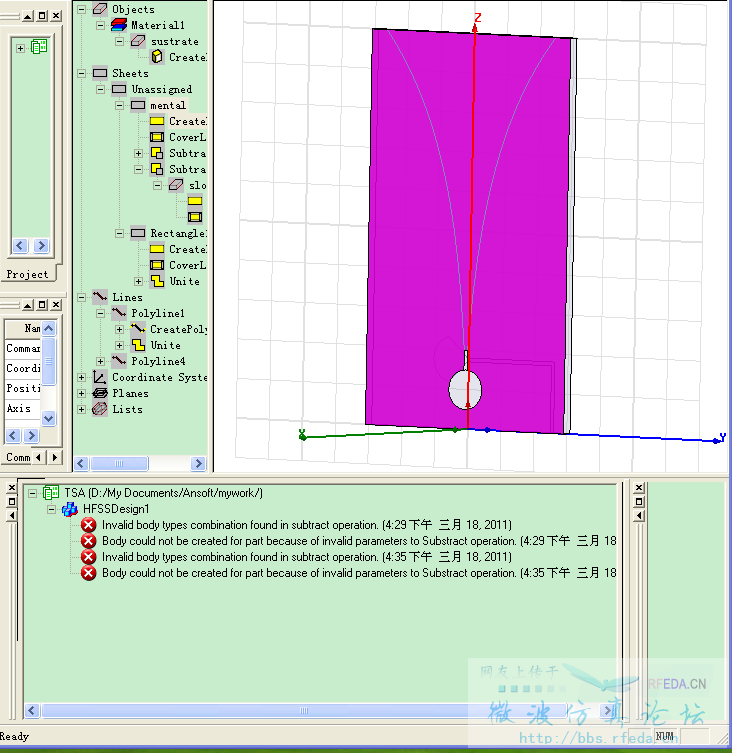

在建模过程中，圆形腔体和矩形槽线都已减掉。下面指数渐变部分的轮廓也已画出，但是只是用左右两条指数线、上下两条直线构成轮廓！想用金属面把指数部分减掉，但是提示如图所示的问题。请问该怎么解决?或者如何画出渐变指数部分的面?

图形如下所示，不知道该如何解决?

减掉的只能是面，所以先构成一个面再用矩形面减掉，把两条曲线和上下两条直线连接起来构成一个面。祝你成功

我已经把四条线Unite了，但只是组成了一条线。要想形成面的话，具体怎么操作?四条线的方程为z=2;z=10;y=0.1369*exp(0.3z)-0.11994;y=-0.1369*exp(0.3z)+0.11994

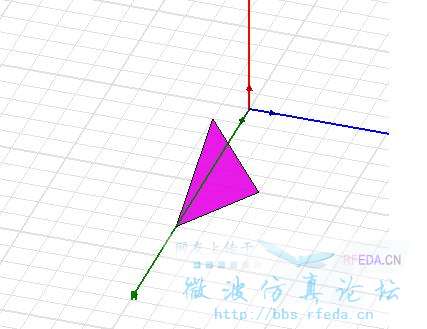

看看下面，合起来的线，生成一个面

Thank you very much！

请问小编啊！Vivaldi天线中的那两条曲线是如何画的啊！很需要你的帮助啊！

根据曲线解析式，对y或z分成20或30段，求出每个点坐标，用折线近似曲线，画好后连接成一个整体。再用金属板减掉就可以了。

用坐标的画修改起来岂不是很麻烦。用CST MWS吧，不熟悉的话，可以在CST里面建模导入HFSS计算，至少画曲线和修改曲线方便很多

要画40多段折线，刚开始觉得很麻烦，慢慢多练练就好了。反正问了几位师兄，他们都是这么做的。可以在y方向或z方向设一个变量L，L赋一初值，然后每一段就是L/20,根据解析式求出另一坐标，渐变指数率也用变量R表示，这样方便优化。改变L或R，就能更新模型了。再用MATLAB计算下各点坐标，验证是否正确?

用CST应该也行的，不过我用HFSS较多。
