问大家一下：关于吸顶天线的一个问题？（希望相告）

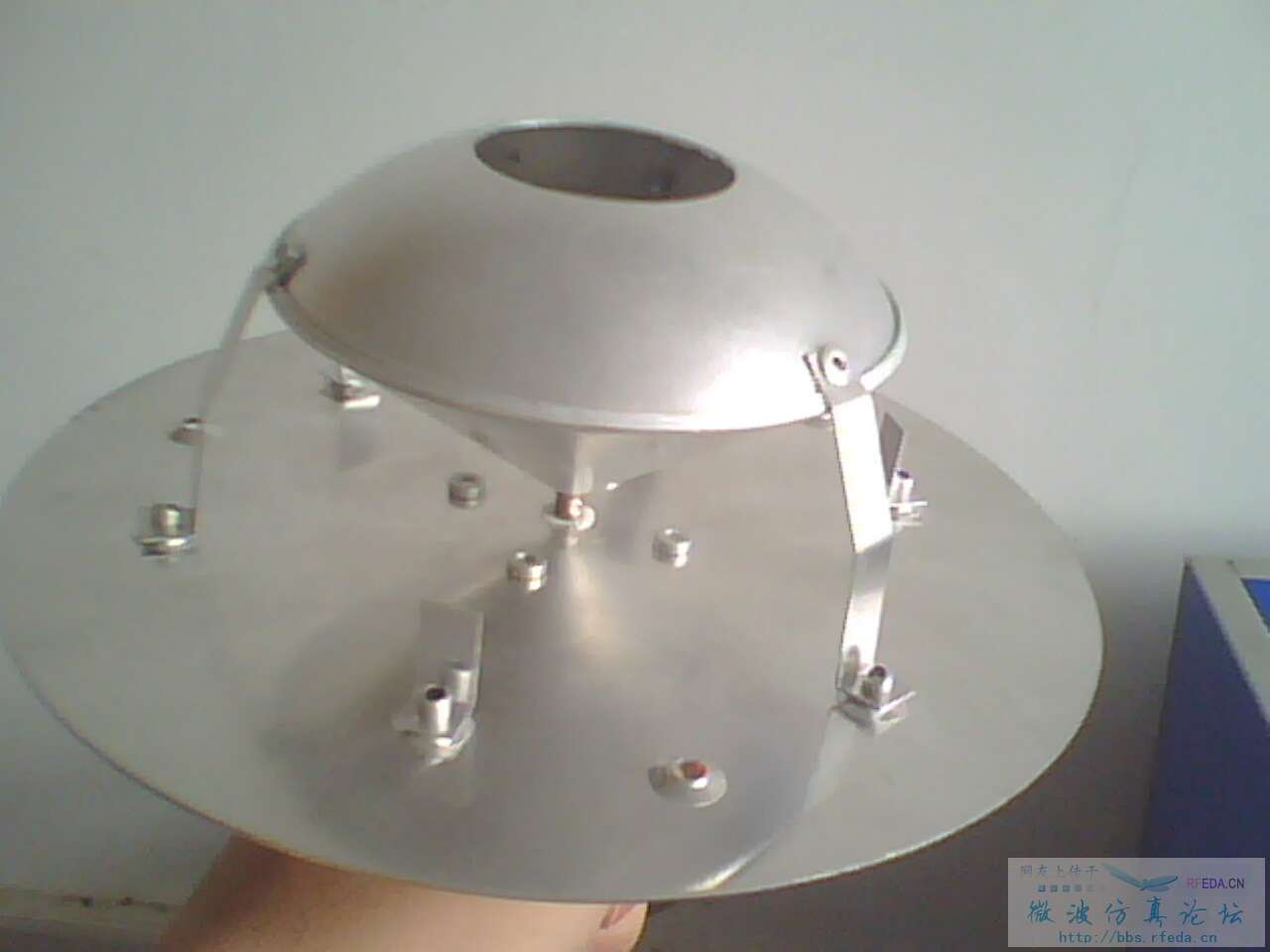

如题：想请教下高人，在这个吸顶天线实物图中，那三个长的分别连接辐射体和地板的贴片起什么作用，另外，那三个比较短的贴片 在其中也起什么作用?在线等大家的回答，非常感谢。因为自己对天线所学不是很多，所以有很多不会的地方，还希望高手指点下，在此真诚谢过！

希望有了解的朋友不吝赐教，相互交流是提高自身能力的一种方法！

长的是短路吧，短的是我认为是调驻波用的。不知对不

长的也是调驻波的

嗯，长的是短路，可我不知道它所起的作用是什么?是增加带宽还是提高方向图的全向性。我看有的文献说增加短路柱可以减小上面贴片的尺寸，可我发现这三长的短路片也没有有效减小上面辐射体的半径啊。好郁闷，自己好像不会分析这样的天线……

我把长的短路贴片去掉，发现带宽变窄了，可我把短的去掉的话，发现对带宽没什么影响，对方向图也没什么影响，所以我不知道他们起的是什么作用，望指点迷津，非常感谢。

小编,那图片的天线是什么频段的呢?

这种结构做的好的话· 可以不用短的，个人感觉短的是压驻波的，长的是短路脚····
我之前做过这种结构的，一致性很稳定，驻波<1.4

个人的理解是长的部分可以起到支撑作用，还有直流接地的作用。也是调试匹配的一个方法，短的部分也可以起到调匹配的作用，更多的感觉是调试方向图，比如天线的不圆度等。

长的应该是支撑和接地，短的是调驻波的。应该和方向图无关。

如圖，先想像如果沒有長的那三根，結構性是不是完整，在天線設計上有時也會是消極性的，例如長的那三根並非性能上的必要，而是機構性需求，但是又不能影響性能，因此就必須要有對秤性的設計，因此就採用相隔120度的設計，滿足了機構性需求，避開了對天線性能的影響，為什麼會有這樣的想法，可以從此三根的相對尺寸來思考，如果是天線元件的一部分，那尺寸是很重要的。至於短的那三根，可以從吸頂的要求來思考，理想的吸頂天線3D輻射應該是要像個被壓扁的半個球面，因為吸頂上方沒有必要，而下方則希望要直線距離越長要有越強的輻射，因此要把這半個球壓扁。

这个是现在移动通信800-2500MHZ的室内吸顶天线，很便宜的
3个短路有几个用处，一是改善方向图圆度，二是可以减小天线的尺寸调整驻波，三就是直流接地了
小的那些调驻波用的

楼上正解，由于天线要求直流接地，目前采用的方法主要就是用这种短路片，除了接地的作用，还可以调驻波，而且3个短路片的不圆度会比一个短路片要好
如果不要求直流接地的话，可以把短路片去掉，这样不圆度会好很多（个人认为，室内天线没什么直流接地的必要，基本上不会遭雷击或其他电流过大的情况）

有没有测试去掉短的部分的方向图，是否能改善天线的不圆度。

谢谢大家的解释。在大家的基础上我要继续努力搞明白怎样分析这样一个天线。

你好，不好意思，还没有做过这样的测试，只是做过这样的仿真。

非常感谢大家积极地给我这么多的解答，再次谢过，也提前给大家拜个年，祝愿大家在新的一年工作顺利，身体健康！

回复只是让更多的人看到

长的是调整带宽的，距离和长度对VSWR有很大的影响。
短的，我没有用过，个人觉得是不是对不圆度和VSWR有帮助。
天线是个复杂的系统，不能简单判断出是什么用的，因为相互之间都是矛盾的

这就是常见的吸顶天线，国内几大公司都是相互抄，那个短的有的公司加了，有的没加，没必要纠结。

现在联通又折腾出新玩意，一个普通的不对称双锥天线成了重点项目
貌似还从国家弄了不少钱。

非常感谢您的回答！

同意19楼的看法

我们公司也有类似产品，但只有一根长的部分，起到接地作用。短的部分没有，不知道做什么用的。

吸顶天线都差不多这个样子，个人认为调整驻波驻波的和不圆度得，辐射电路调整下，就不用加了
