这种蝶形微带天线场分析的问题
05-08

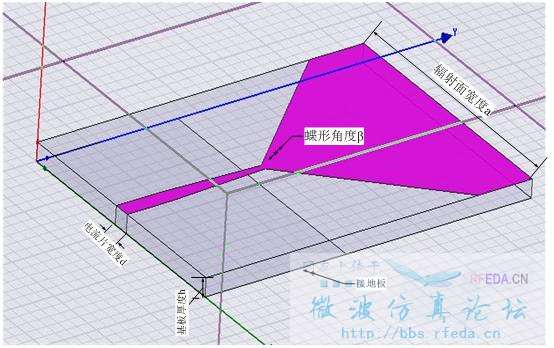

各位大牛们,下图的微带蝶形微带天线如何用空腔模的多模理论来分析?很多文献上都是关于最基本的矩形贴片的分析而且下层都是全铺地的,而我这个是半铺地,辐射面下面没有地板,该如何分析?哪位大牛有这方面的资料发给小弟学习下吧?
http://bbs.rfeda.cn/read.php?tid=46299,这个帖子上有详细的描述。
那个帖子没有说明实际问题哦
简单而言,这个模型里面的天线就是半波振子的变形,我们可以这么认为,将半波振子天线印刷在PCB板上,而PCB的另一侧没有地。一些天线书籍将之称为印刷振子,也有些书籍将其归纳到微带天线里面。个人倾向于前者。可以在CST或者HFSS里面建立模型,进行仿真,看看方向图。我用的比较多,而从理论的角度分析缺比较少。
对,我也是在HFSS里仿真看看性能如何,但是就是写论文时要求有场结构的分析,所以很烦恼,那请教下,其实都知道这类似于偶极子天线,导师说辐射面是采用的镜像原理,所以只有一面,但是我看过镜像原理,讲的不是那么回事,书上说是全铺地也就是辐射面下面有地板的情况,但是这种半铺地的该怎么用镜像原理解释呢?
