求助UWB微带天线在高频处方向图畸变改进措施

05-08

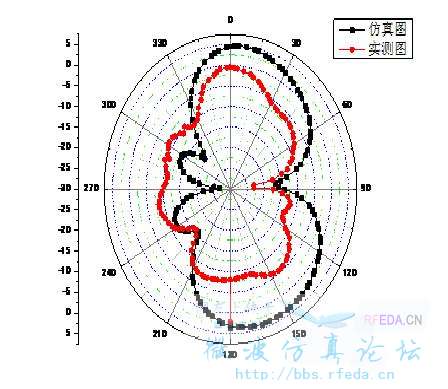

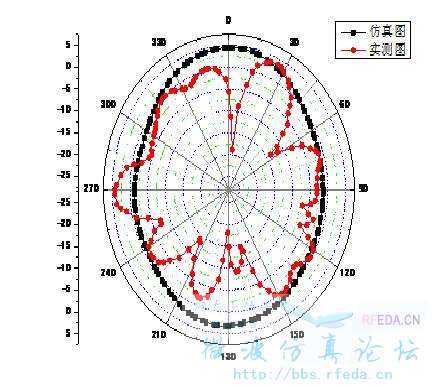

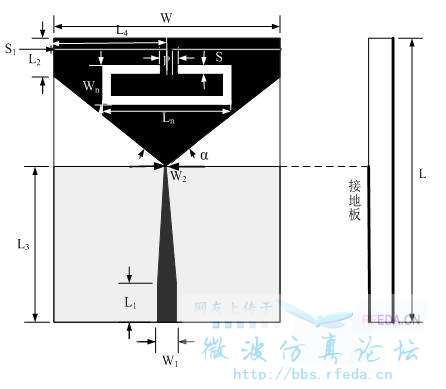

[upload=3][upload=4]各位天线大牛,我做的蝶形UWB微带天线在超宽带通信3.110.6GHz频段,结构附图所示,一个C型槽和一对L型槽分别在5G和3.5G处形成阻带,但是其方向图在高频处也就是10G处发生畸变,如附图所示,请问各位大牛如何采取改进措施来消除这个畸变?[upload=1][upload=1]


天线结构传错了

电流辐射的路径相对高频来说形成反相电流,所以方向图会发生畸变
这个要完全做到没有变化是比较困难的
可以试试调整辐射部分和地之间那个夹角

或者增加一个寄生的单元,高频靠寄生单元来辐射
可能效果会好点,具体还要靠自己多仿真摸索

谢谢大牛们的指导,我会按照你们的指点仿真下
