这个应该是L-probe馈电的天线。估计是馈电口从过一个功分器分别输入到两个L-probe，从而对圆形贴片进行馈电。
这种类型的天线带宽比较理想。

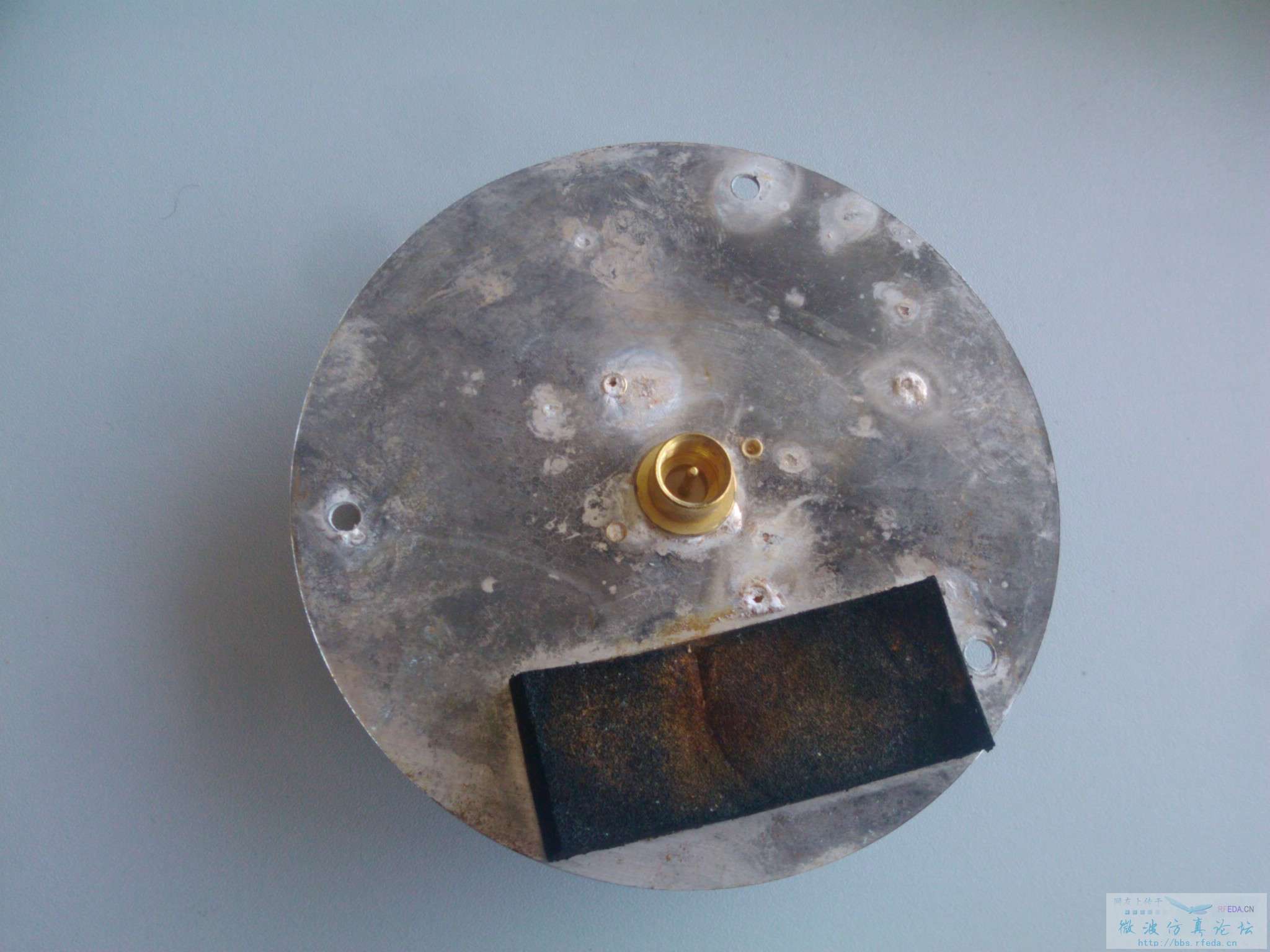

底座的那个连接端出来通过馈线直接连接到GPRS模块上！请问这种天线设计，只是带宽宽这个优点吗，它应该是圆极化工作方式吧，它的增益比一般的天线如何?
从哪儿能看出来是圆极化的?
另外，顶部的固定点是直接与同轴内导体还是外导体相连?
移动通信不是都是圆极化的嘛，所以这个也是圆极化的了！顶部的固定点是直接与同轴内导体相连的；欢迎各位交流讨论！
这个能不能给一下，它的尺寸，先仿真试试

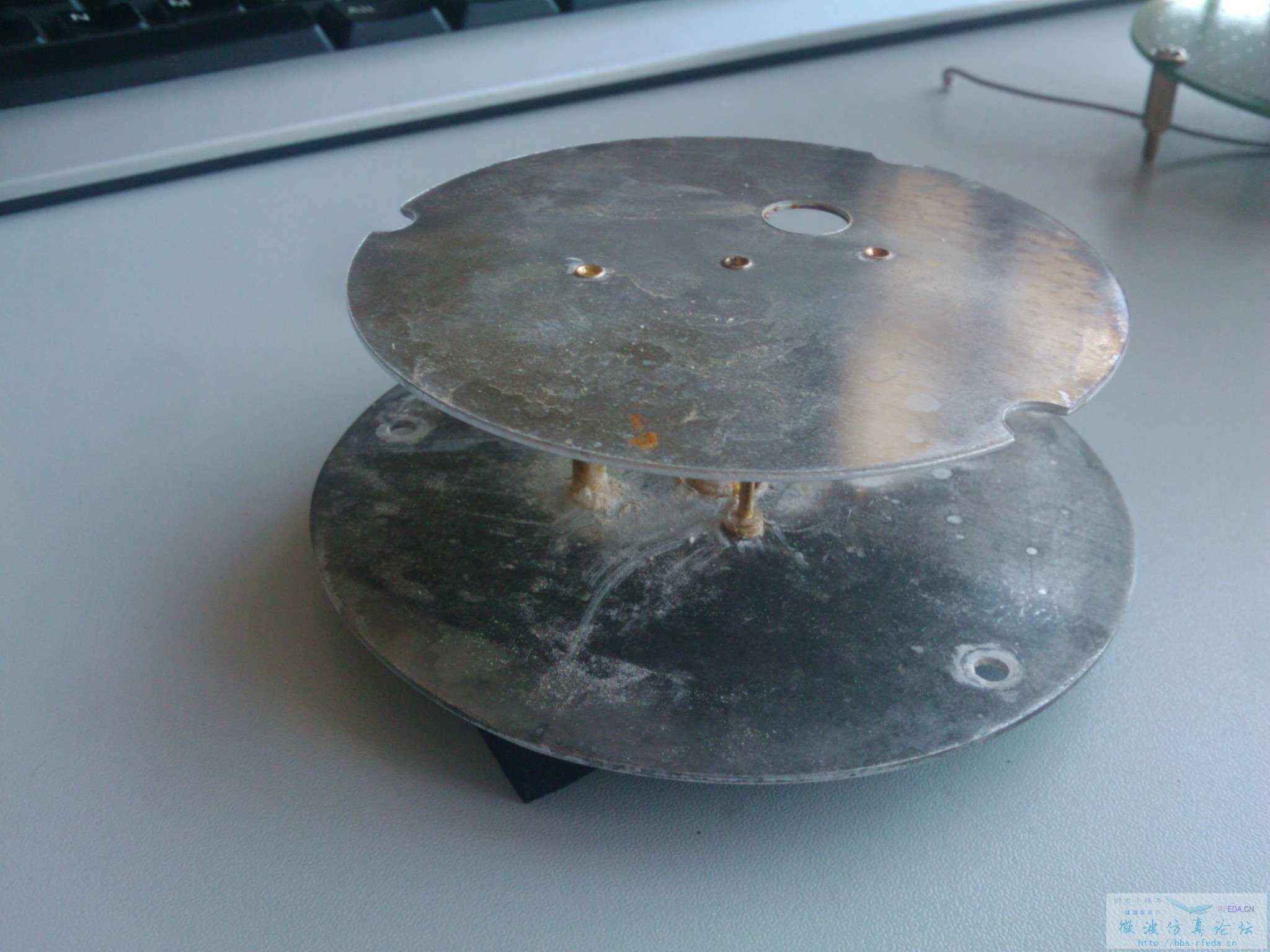

可以啊，上圆盘直径78mm，下圆盘直径90mm，上下两板间距21mm，上下两侧的连接柱距离中间连接柱的距离为15mm，上板上的那个孔的中心到上板中心点的距离也为15mm，开孔直径为9.4mm，其中心距离最近的连接铜柱的中心距离为11mm，不知道这样说，楼上兄弟能否明白，还需要什么参数尽管说，我希望能把仿真结果在这里说一说，多谢了！
小编的天线我做过，用在无线抄表当中
就是一个普通的双频全向天线，中间馈电和上面的盘子是低频段的

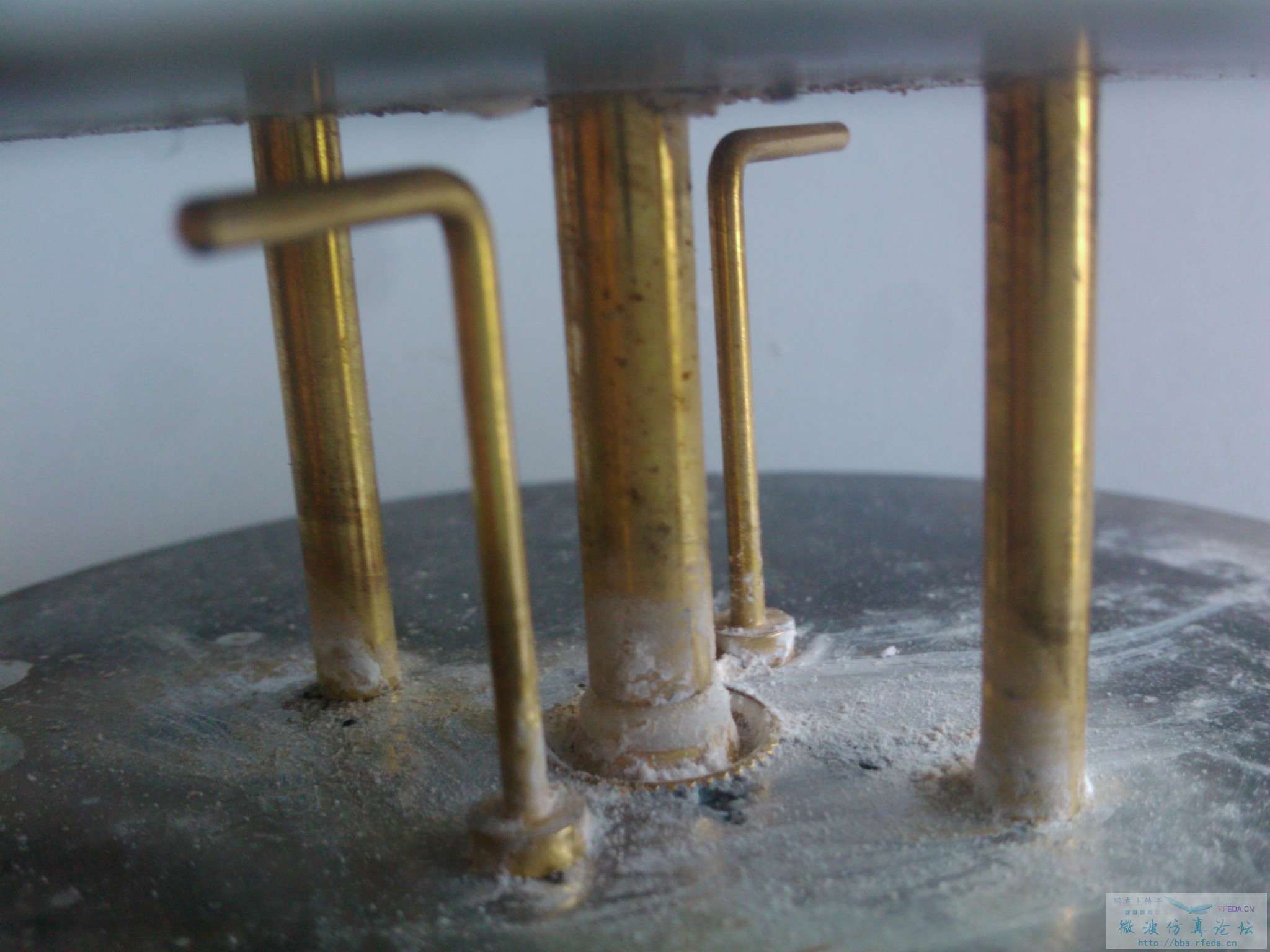

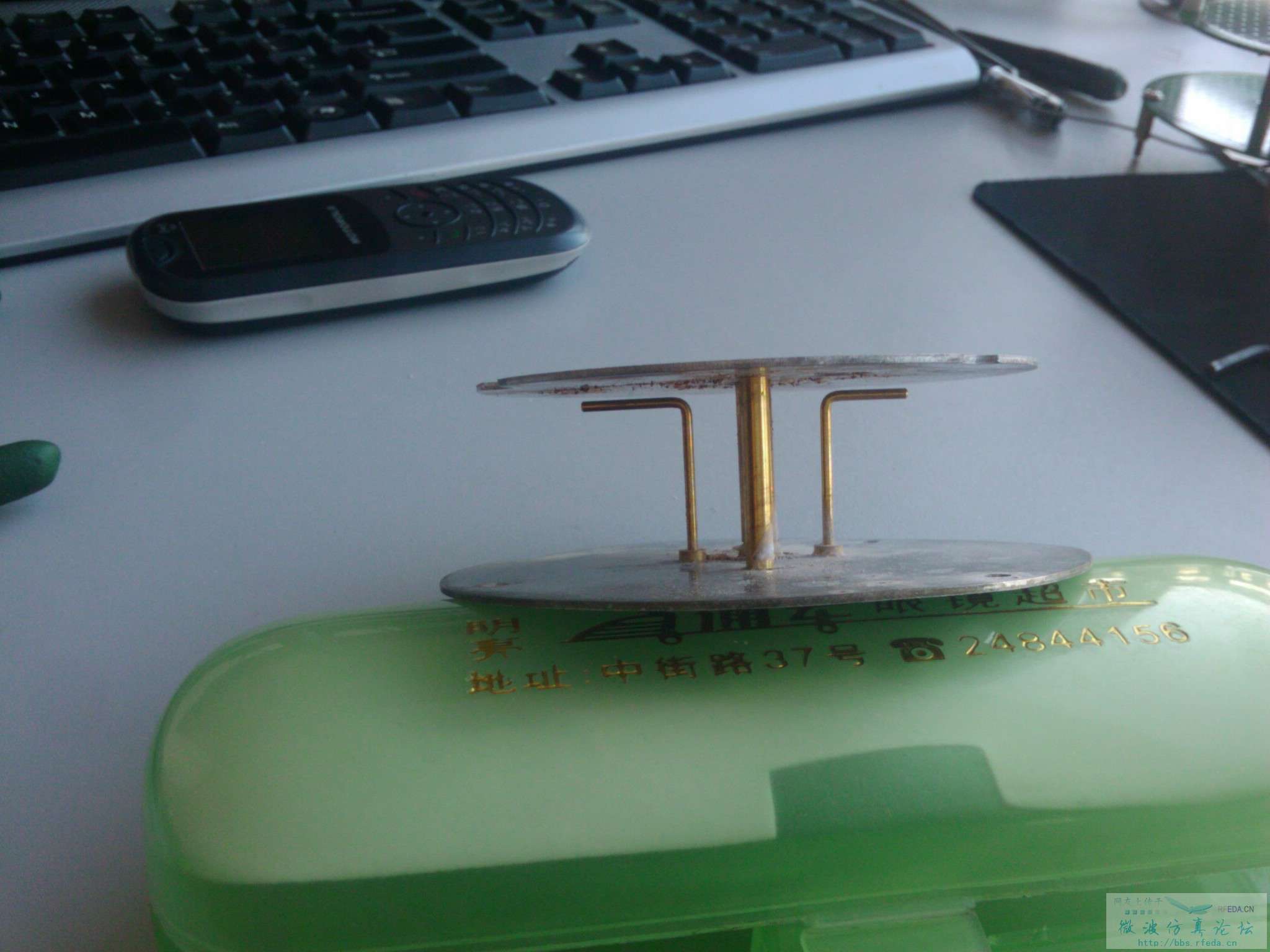

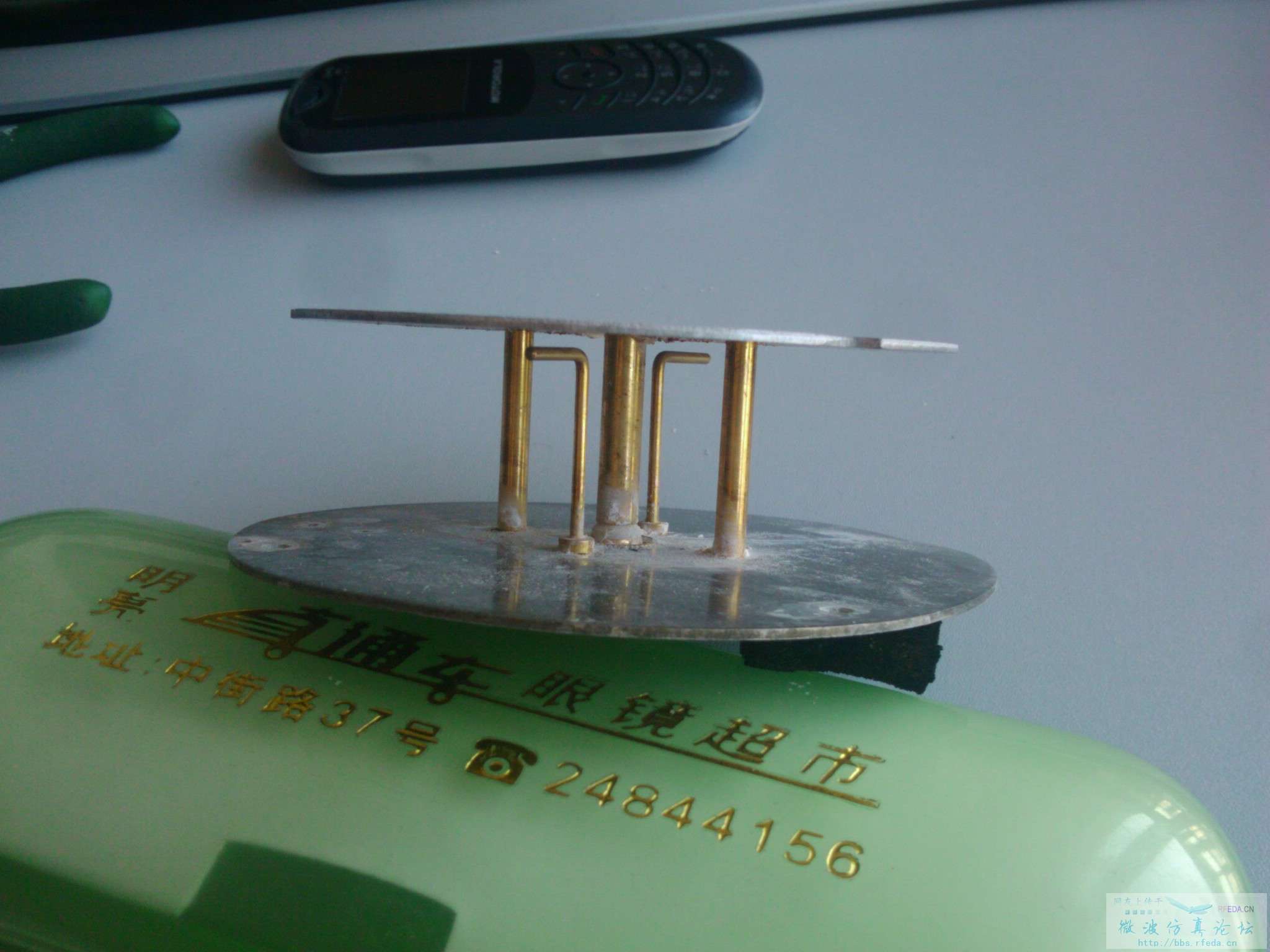

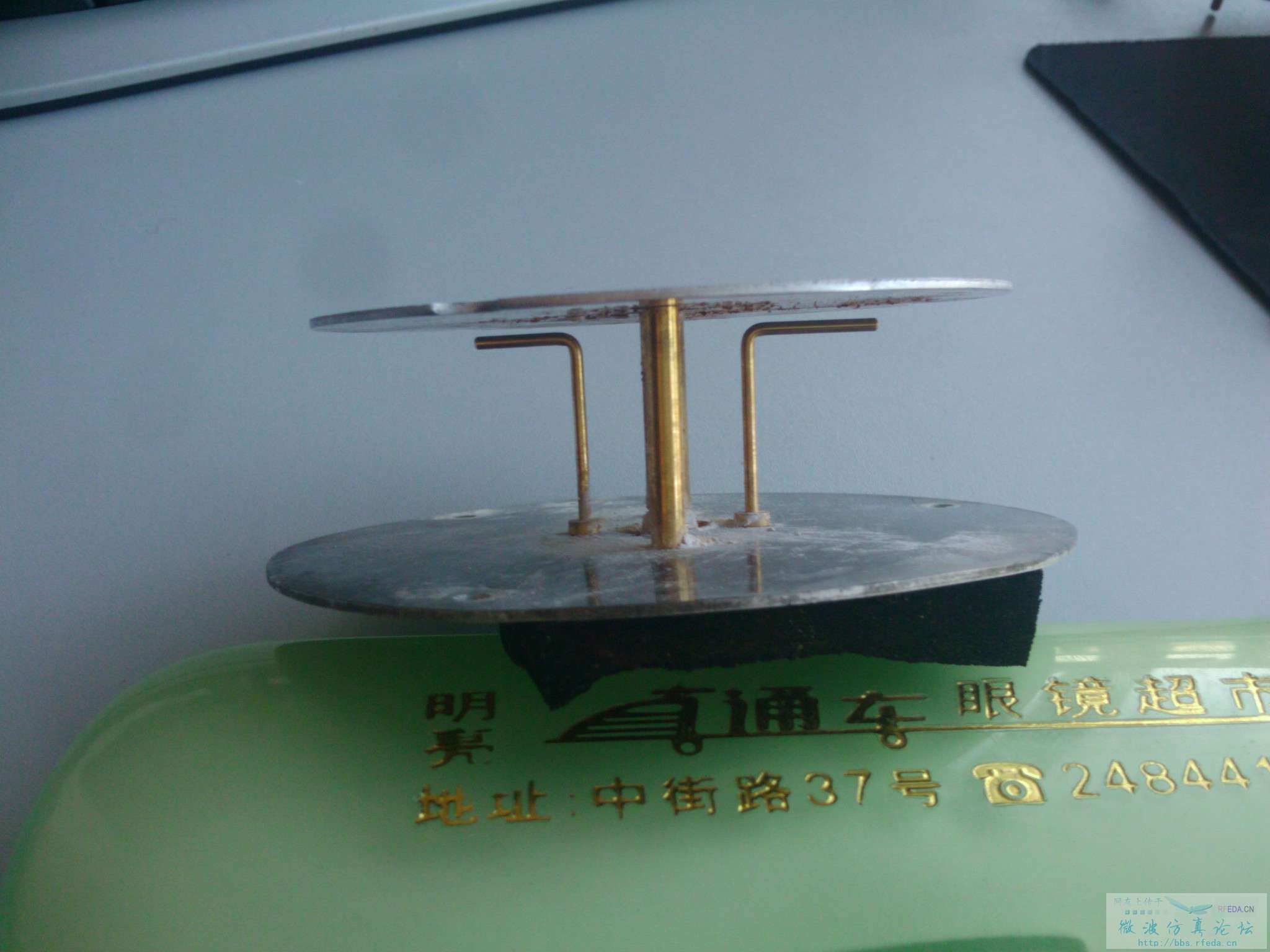

两个弯折的圆形金属棒子是寄生的高频
这个天线的带宽并不好
我拿这个天线和杆状天线相比，其信号强度要好一些，该天线在增益方面是不是有点优势啊！小编能不能详细说一下，它的这些形状参数是怎么确定的?顺便问下小编，用GPRS做数据远传是不是用不着非得用双频天线，是不是只需要用900MHz频段的天线就可以啊?！
再问下小编，如果发送天线和接收天线的极化方式不同的话，接收信号就会有一部分极化损失，请问GPRS数据传输的极化方式应该是什么样的?在进行天线设计时如何考虑去匹配这种极化方式呢?！
不好意思，没仔细看。如果L-probe只是用来耦合出高频的话，那就是普通的双频天线设计
合理设置三个短路柱的位置是可以用来提高天线增益的。
顶加载的袖式单极子，双频来自单极子和寄生单元，鉴定完毕。
要是把中心导体做“胖”一点，估计能提高一点低频的带宽。
还可以把寄生振子挖掉，把中心振子做成平板，然后局部短路到底板，也能得到双频特性。用铁皮剪一个振子，用一个小铁片在下边缘和底板之间滑动就可以试。做起来不难。

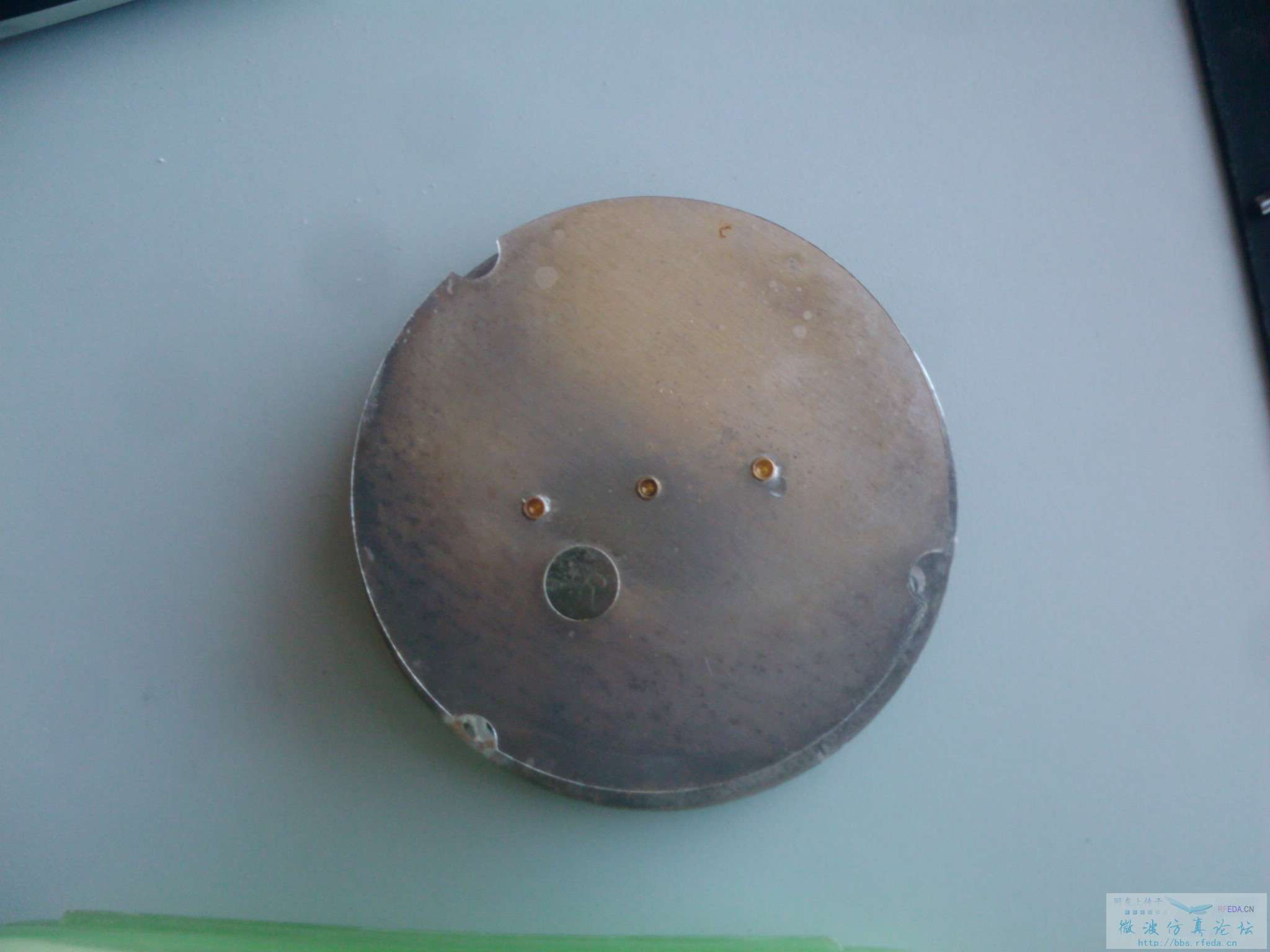

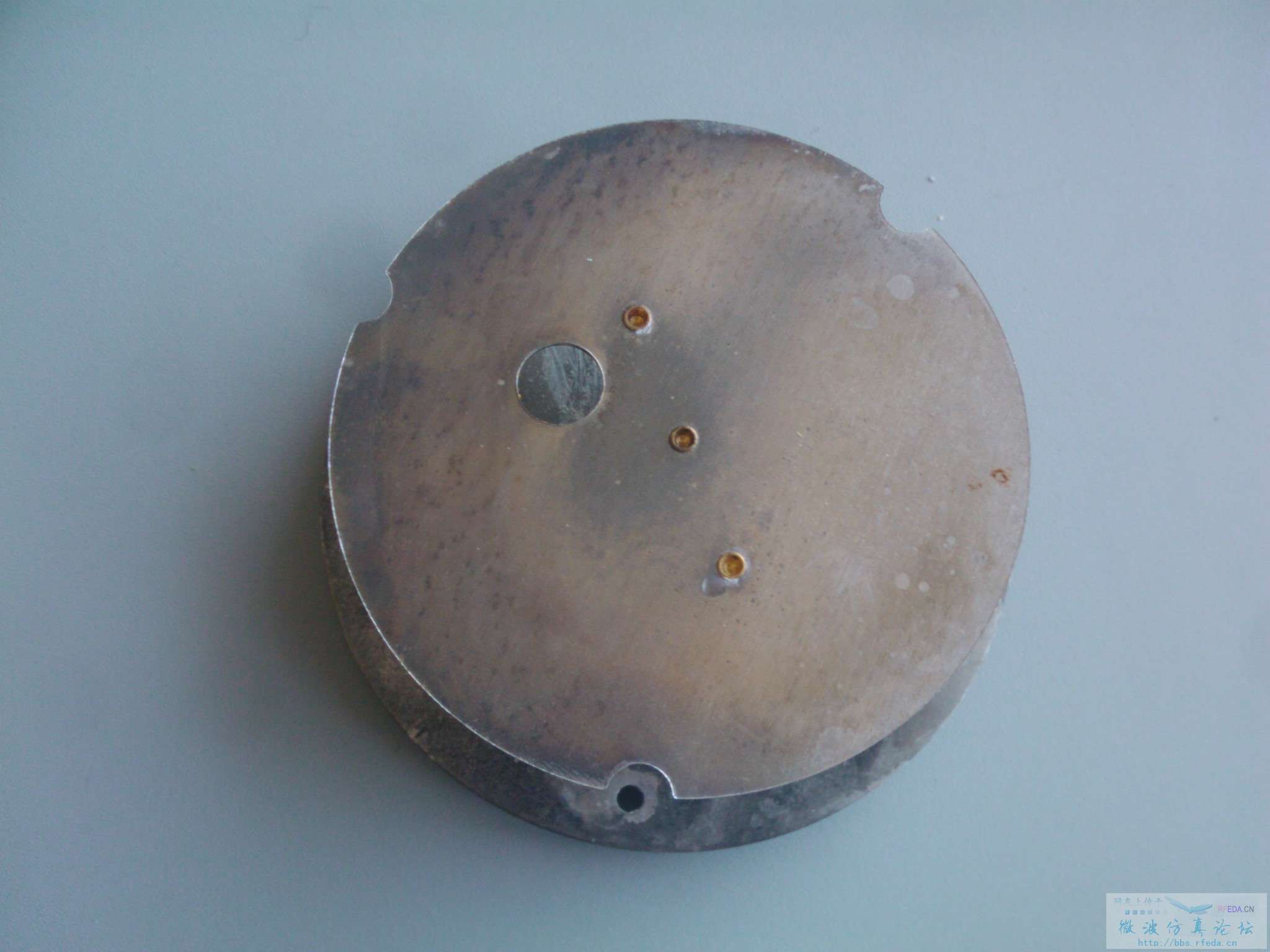

请问顶板上的几个弧形缺口有什么作用?
这种天线的极化纯度并不好，和基站之间的极化失配问题基本不用考虑
国内这么多年的移动通信发展，移动的900MHZ网络在不少地方都饱和了,所以用到1.8g的系统来扩容
因此天线也是900MHZ和1.8g同时用的
本人也不知道那几个弧形缺口具体有什么用！但是我认为，它和那圆形孔应该和天线性能有一定联系！
请教lui1978：
这个天线的哪些几何特性和天线的工作中心频率有关，哪些又和增益、带宽等参数有关?能说的稍微详细点吗，本人刚开始涉足天线设计！多谢了！
圆缺口是出于机械结构考虑，定位用的
这个天线是和设备弄在一起的，并没有单独使用
请教mrgong：
如果向提高该天线的性能，应该从哪些方面考虑?我现在用PCB板来代替那两个铝板，需要注意或修改什么地方呢?多谢了！
小编你好，我本人是个无线电爱好者，偶然搜索到了你的帖子，引起我兴趣的是，你的天线下面压着的那个眼镜盒“直达车眼镜 中天街××号”，难道你是jm的吗?jm居然还有设计天线的单位，605吗?
我是在搜索 wifi 天线时搜到你的帖子的。
