天线的输入阻抗与微带馈线阻抗匹配问题

最近在做一宽带天线的仿真，模型如下：（图一为整个模型 图2为空气盒里面的部分 绿色为介质块，其上下表面各有一片铜片，图中为黄色与粉红色部分）

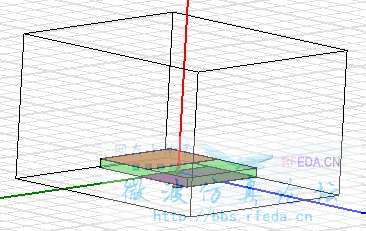

图1

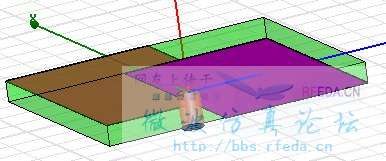

图2

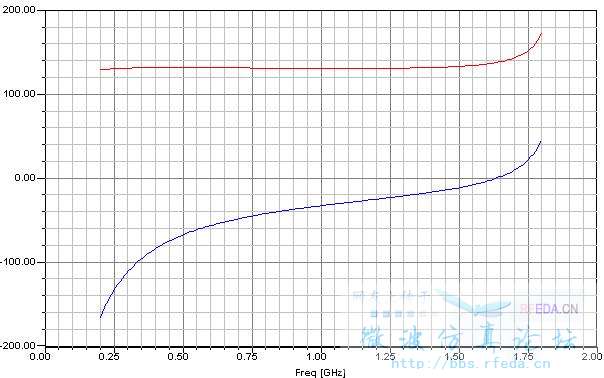

通过尺寸调整，能顾得到较好的S曲线，同轴馈线的输入阻抗为50欧姆，但是阻抗曲线实部不能在50欧姆附近，虚部也不能在0附近。如下图3：

图3
想请教一下
1.该种结构是否能实现宽带，大致原理是什么?
2 我的模型是否存在问题，为何阻抗一直不匹配?
3 阻抗曲线在仿真结果中的地位，是否仿真中都需参考?为什么我看到的一些书上很少有对此讨论?
谢谢谢谢

宽频匹配不要想着匹配到阻抗的实部，应该是复阻抗匹配，天线的阻抗本来是一复数，因此在宽带范围内只要S参数小于某一值，便可认为匹配了。

这种情况主要还是通过改变结构的相关尺寸来解决。先总结出哪些尺寸对等效电感的影响比较大、哪些尺寸对等效电容的影响较大，再综合起来让等效电感与等效电容处于谐振状态，通过微调，电阻就自然匹配了。
