1G的法向圆极化螺旋天线尺寸?
05-08

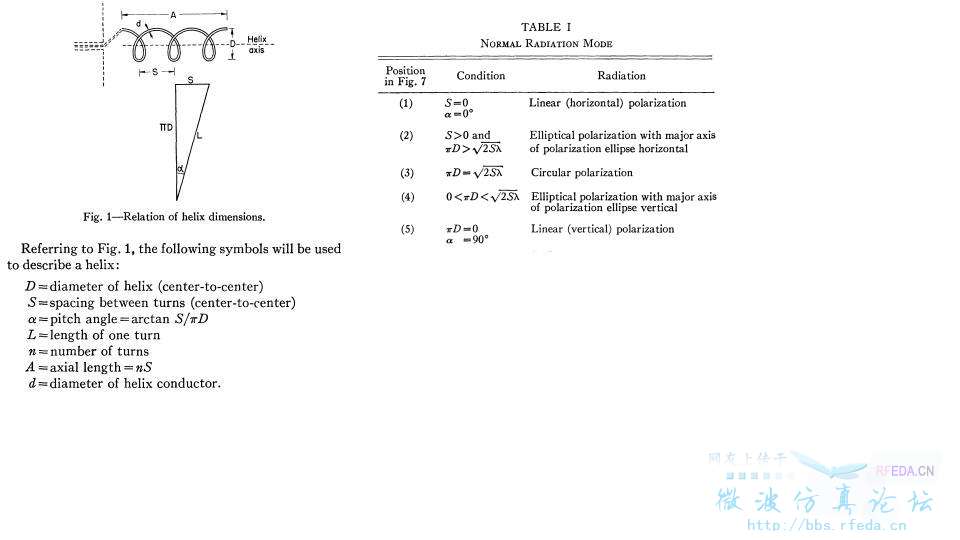

如题,周长远小于1波长的时候可以考虑成微小偶极子和微小环天线的结构。振幅相等,相差90度的时候圆极化。

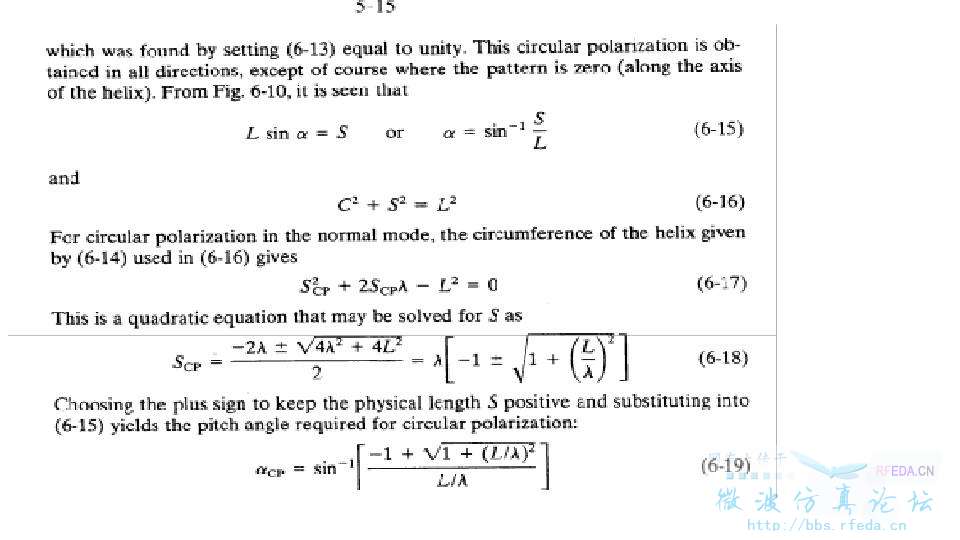

这时需要πD=根号2s波长。
想问的是要先确定D,还是S,或是角度?还有N的圈数怎么确定?
各位,先谢谢了!
谢谢,我可以先确定L,让后根据上面的公式计算S,d,和a。
问题是,N怎么确定,根据增益确定N的话,应该进行仿真是吗?
这时需要πD=根号2s波长。
想问的是要先确定D,还是S,或是角度?还有N的圈数怎么确定?
各位,先谢谢了!
我认为应该先选定L,L的大小决定了你的天线是轴向模,还是法向模
然后在根据选定的螺距角度和L确定D和S
还有就是N的值和你要求的天线的增益大小有关
谢谢,我可以先确定L,让后根据上面的公式计算S,d,和a。
问题是,N怎么确定,根据增益确定N的话,应该进行仿真是吗?
