HFSS仿真EBG结构天线的问题

05-08

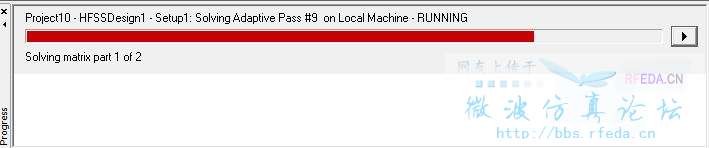

自己设计了一个超宽带天线,单独用HFSS仿真两三分钟就能出结果,最近看了几篇有关EBG结构天线的文章想在自己现有的天线模型上加上宽带BEG结构仿真一下,结果是每次仿到一半HFSS就不动了,一点提示也没有(见下图),试了好多次还是这样不知道什么原因,有类似经验的大牛帮忙指导一下。谢谢!


电脑配置不行可能   我的就这样  一复杂就仿不下去了  一晚上都不动

我电脑配置应该还是可以的,4核处理器单核主频3.43GHZ,就是内存小了点2G,不过我看资源管理器了啊,仿真的时候内存占用率才60%多啊,不应该啊。

你的处理器还可以,主要是你的内存有点小。还有就是你用EBG结构,划分网格会增加不少

不要着急,让她慢慢计算。如果是真的不行,程序会自动跳出,终止计算的。有的时候我要计算24小时

 24小时,泪奔啊

2G内存做天线仿真确实有点小,复杂模型算不动很正常,我一般都用16G以上内存的电脑仿真。
另外问一下,你加了EBG结构后怎么保证宽带特性的?为什么我仿真的EBG结构带宽都很窄,10%都紧张

装个64服务器版本是不是hfss能使用超过2G内存啊?

24小时还不一定能计算出结果呢。最痛苦的是计算了20多个小时候之后,软件报告内存不足,终止程序!

32位系统只能支持4G内存,64位基本上多大内存都支持,不过你这个天线复杂的话最好用服务器算

天线结构太复杂了 我用笔记本防了40个小时都没完 但是进度条确实向前走了 最后实在等不了了

请问你是用EBG 做天线的 反射板?还是为了抑制表面波呀?

还没算过这么大的。

仿真EBG mushroom微带天线,三层周期及以上,一般的台式机就不行了。我的配置是4核3.0 4G内存,windows2003系统。三层以上就是out of memory。两层很快就仿真出来了

做这方面的仿真,要是硬件平台不行, 真是杯具啊

算了一晚上,电脑卡住不动的人飘过

小编是用EBG抑制表面波吗?阻抗匹配有没有受到影响?为什么我在缝隙天线的馈线下加蘑菇型EBG后阻抗匹配完全不行了?期待和小编探讨这类问题啊

招聘天线Researcher,待遇从优,有意请联系:bluexsf@126.com

网格太多,算不下去了

这么。

电脑配置太差了,EBG本来就在二分之一波长量级,而且过孔处场较强,划分网格会很多。我都用的六十四位,八核CPU,16G内存仿真的。你用EBG怎么增加带宽啊?
