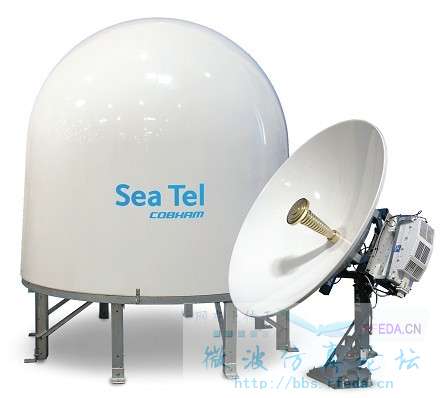

求牛人给看看这种天线(图)
哪位牛人给看看,像这种天线属于双反射面天线吗?(副反射面怎么不是常见的卡式或环焦啊)
副面的工作原理是什么样的呢?
馈源又是什么形式的呢?
我感觉是环焦(反射面有trick)。
馈源是自支撑的波导,环焦面有开口,朝向反射面。
波纹防表面波且抑制交叉极化。
左边那个东东看上去像科幻片中外星人的飞船
谢谢2楼的解答,有几个问题请教一下
你说的trick是什么意思啊?
另外,这个副面内侧(和馈源连接那一侧)也是波纹(台阶似的)的,不是椭圆那种啊。这样的结构做环焦副面满足等光程的原理吗?
还有你说的波纹防表面波是说支撑波导上的波纹吗?这不是外结构吗?对内有影响吗?
基本上是先安放支撑波导,然后把盖子(所谓副反射面)盖上,形成一个环形开口(环形的phase center)。
波纹可以使得反射面的远场副瓣减低,交叉极化减低。
那它的主面是赋型的吗?
副面不采用支杆结构是为了增加效率吗?
另外,这种副面本身也小于普通的双反射面天线(副面尺寸大体为主面的1/10)也是减少遮挡,提高效率?
我觉得这不是那种典型的双反射面天线。可以简单将其认为只有一个反射面。
所谓主反射面估计是在标准抛物面基础上做过修改的。可以特别注意一下与支撑波导结合处。
这种自支撑系统一个明显的优点就在于基本无遮挡。副瓣较好。
即使不是典型的双反射面,也应该是双反射吧,因为是后馈天线啊
1、电波是不是也是从馈源先照到那个盖板上,再反射到主面上,然后再向自由空间照射啊?
2、还有你觉得它的馈源就是那个兼有支撑作用的波导吗?还是那个只是在外部起支撑作用,内部另有馈源啊?
3、另外你说的主面和支撑结合处有什么特别吗?
1 yes
2 the self-supported waveguide itself
3 refer to literature
ni shi ge ren cai
dou shi ren cai
thanks ...
2楼的那位达人还在不?
我还有个问题不明白
副面内侧有台阶(这张图看不见内侧,内侧的台阶就和所看到的外面的台阶一样)
怎么满足等相位面呢?台阶处反射不会突变吗?
Sea Tel的天线,是环焦,中间螺纹的是一个填充介质的螺纹喇叭,反射面的螺纹成30度角反射与喇叭的螺纹匹配,增加抗干扰,并能提高移动时多角度反射信号的能力。
其实我就是想知道这种天线是怎么做到等相位(等光程)的?还望楼上解答
