专家请进来,有个问题请教
05-08
一个平面阵,当天线单元间距很大的时候,出现很多grating lobes
然后发现这个grating lobes 成“田”字形的排列在横纵线的交点处。
然后左右,上下相连的grating lobes 那个脊,值都比较高,远看,就是个大网格子,
这个网格是什么原因引起的呢?
想了好几个个晚上了,还是想不通啊。
看有的书上说,这个可能是相位的量化误差引起的,可是我用连续的相位,没量化的看,还是会出现这些个脊呀。
谁可以给我解释一下,不胜感激!

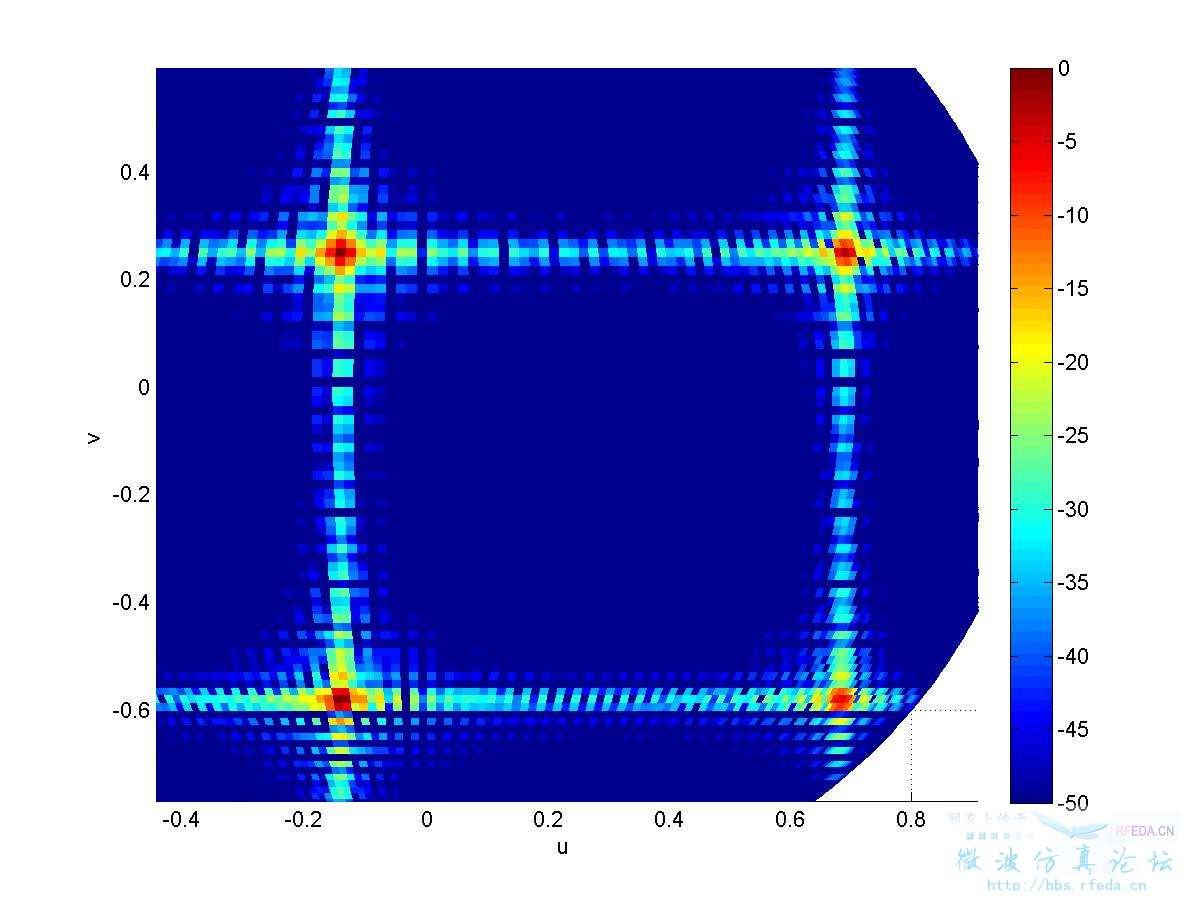

请见放大图,不知道为什么有网格形的线连接grating lobes?
然后发现这个grating lobes 成“田”字形的排列在横纵线的交点处。
然后左右,上下相连的grating lobes 那个脊,值都比较高,远看,就是个大网格子,
这个网格是什么原因引起的呢?
想了好几个个晚上了,还是想不通啊。
看有的书上说,这个可能是相位的量化误差引起的,可是我用连续的相位,没量化的看,还是会出现这些个脊呀。
谁可以给我解释一下,不胜感激!
请见放大图,不知道为什么有网格形的线连接grating lobes?
