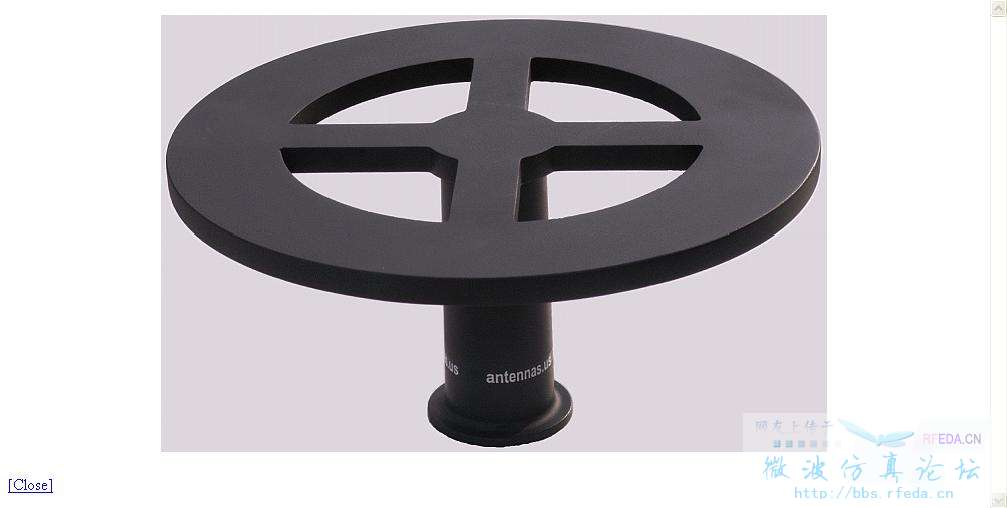

大家帮忙这种天线是怎么做的？

好家伙，学习下

感觉下面那段粗的像是采用了巴伦结构，尺寸用四分之一波长，直径采用二分之一波长，外导体有接地作用，内导体馈电。

巴伦的结构我不太懂，但你说的尺寸用四分之一波长，直径采用二分之一波长指的是?，天线的频率可是最高30m，波长10米，1/4波长也要2.5米，可人家的事11cm，还是巴伦也是螺旋结构

有没有内部结构啊?我看这玩意类似折合的小环天线，属于电小天线，下面那段就是加载过的平衡器，可能还有阻抗匹配的有源电路。最好还是找个现成的来拆一下。
天线这玩意形态太多，但基本工作原理都一样。不拆解样机，是没法看出里面的窍门的。

是啊，可惜我也没有啊。

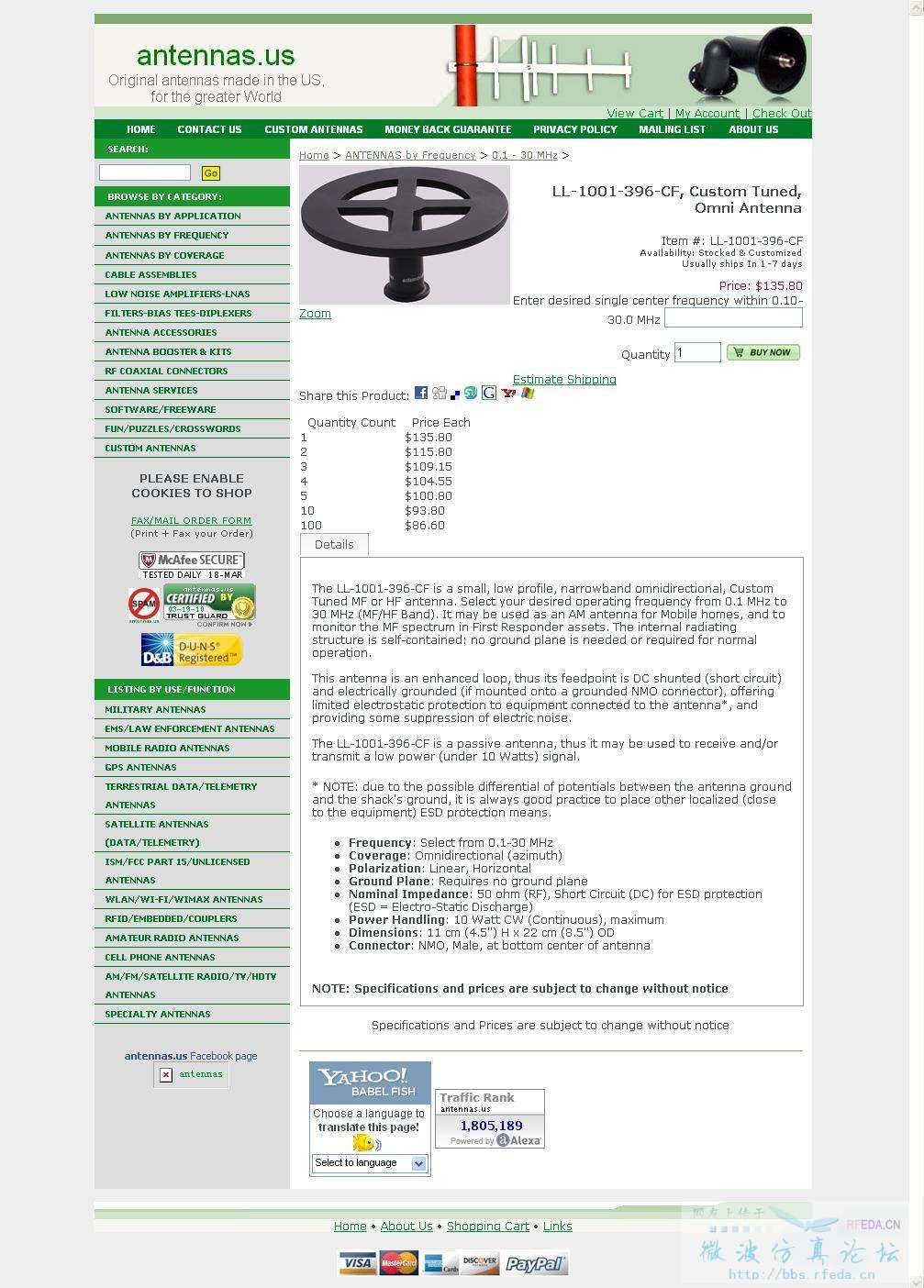

因为最低频率到了0.1MHz，此时波长3000m，虽然天线没说尺寸，已经远不是普通电小天线可比的了，应该属于磁天线、铁氧体天线一类。
如此低频段，如用一般的巴伦等匹配，匹配网络要作多大，应该不可能为巴伦匹配，应该为电阻、电感等匹配网络。

超级牛的天线，很想看看内部！

有可能是有源天线，无源天线不可能做那么小，做成那么小也没有增益。

同意楼上的观点

这个东西肯定是有源的，振子本身就是一个小电感，电阻很小，感抗很大，所以要用有源电路进行匹配。
由于天线是对称结构，因此内部的放大器也可能是用差分输出（往振子方向看）的，要是单端输出，则要用LC元件和铁氧体磁芯做的平衡器（似乎不像）。由于天线的输出像是不平衡的，因此放大器的输出端应该用了集中参数元件或铁氧体加载的平衡器。
看样子，可能内部的放大器是用运放一类的电路来实现的。但还是要拆解了才知道。
