菜鸟求助,请问2.4G天线上的这个铜管有什么用(有图)

05-08

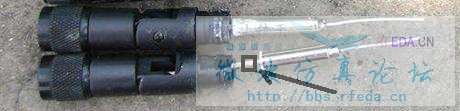

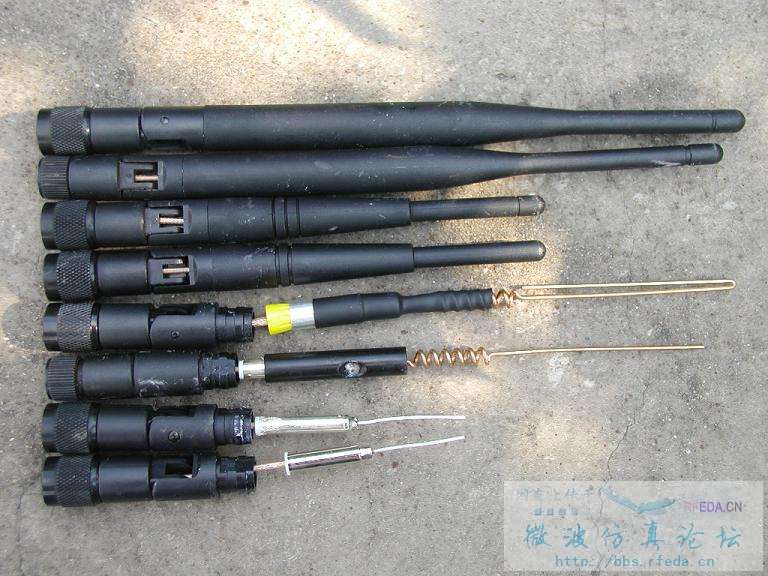

这个铜管学名叫什么?有没有什么相关的资料,有什么用,请各位高人帮忙 。最下面的2个天线


1/4波长同轴扼流套,调整天线水平面方向图倾角

看图上的尺寸
不太像四分之一波长
2.4G的波长可是125mm啊
尺寸似乎不太对
小编能否给出尺寸对比?

尺寸很对,就是1/4波长同轴扼流套,有一些全向天线会转换成地、半波振子什么的,不过比较少见。

这是最普通的双极子结构,铜管主要是起调节阻抗的作用,理论值是1/4波长,但实际较短些

谢谢各位回复,
这是最普通的双极子结构,铜管主要是起调节阻抗的作用,理论值是1/4波长,但实际较短些
铜管长31mm,和铜管上面的天线长度相等。

我总感觉是展宽带宽的  新手  不好意思

是一个巴伦!
起阻抗匹配,还有对方向图也有一定的影响!

为什么要比四分之一波长短一些呢?

过来学习了

钢管是起调节阻抗作用的?能详细说明下原理吗?谢谢了

学习了 等待详解

我就做过很多这种天线,那个是铜管也可以看成是个地。可以展宽带宽,应为铜管里面还有绝缘胶塞,所以会比1/4波长短一点。2.4G一般取23.5MM长

我有点不明白,这个天线是单极子天线,内部也是同轴线馈电,而同轴线本身和单极子应该都是不平衡结构,这样为什么还需要BALUN进行平衡不平横转化呢

这就是一个对称阵子天线的地

这个铜管通常是与同轴电缆的外导体及编织层相连的。我想应该是双极天线的一极,而不是“扼流套”之类的作用,也就是说不起BALUN的作用,而是与连接中心导体的线圈+导线一起构成Dipole。

这个铜管的作用可能是分布加载在天线臂上,以使得天线臂上的某一段电流成行波形式,以拓宽带宽。

铜管可以作为分布阻抗加载在天线上,以调节阻抗。有人做过通过调节阻抗使得前面天线臂上电流分布成行波特性的例子。

这个铜管叫做虛接地(counterpoise),
設計上如果能在銅管底端加個磁心,那就更完美了,參見下圖


来学习一下


請教加個磁心起什麼作用,加了會有什麼效果,謝謝!

过来学习了,还是第一次看到

是扼流套筒,没错的

麻烦请教一下,我也遇到了这样的问题,单级子天线如果直接使用同轴线相连接的话,同轴线的外表面就会有电流,使用不同长度的同轴线相连接的话,那不是会造成谐振频点的漂移以及方向图的改变吗?加上那个铜套环是不是就会改变这种情况呢?我的QQ33535368,希望得到高手的指点,谢谢

我怎么感觉铜管像是天线的Ground,和Cable的编织网通过卯和或者焊接方式连接起来!
各位大侠请指教!

不要考虑太复杂了,这就是个垂直结构的偶极子天线,说厄流有点牵强!

好吧,我也来补充,接编织的铜管叫是叫“扼流套管”,用于调节阻抗及展宽带宽,是天线的一部分,之所以没有实际的1/4波长是因为塑胶套有介电常数影响,如果再吹多个热缩管的话,还要做得更短,波长长度取值与介电常数有相关的资料可以参考。
(就像设计天线时,由于空气的影响,天线取值是95%长是一样的道理)

应该是做阻抗匹配和调整天线的方向图所有。
