激励端口时阻抗设置的问题

05-08
有一个贴片, 靠近贴片的馈线宽, 而靠外端的馈线细, 不知道在激励端口时应该以哪段馈线的阻抗设置;

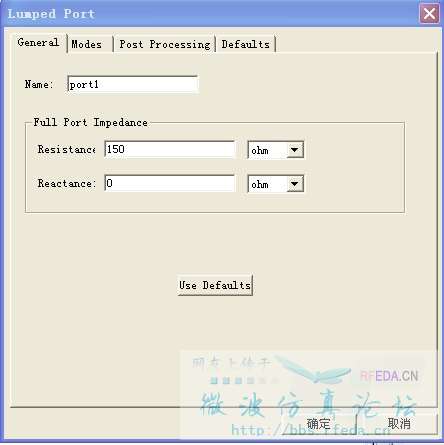

另外在集总端口激励设置时会有两步填入阻抗值的操作, 不知道这两步填入的阻抗值分别指的哪个阻抗, 请高手指点一下,  谢谢!

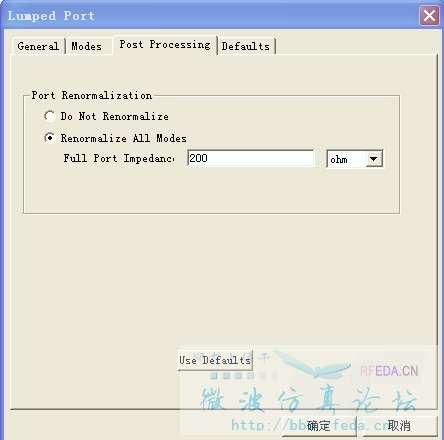

前一阻抗是为了激励计算而设定的源阻抗。后一个阻抗只是为了后处理。

有一个贴片, 靠近贴片的馈线宽, 而靠外端的馈线细, 不知道在激励端口时应该以哪段馈线的阻抗设置; \zgRzO'N
不是按照馈线的阻抗来设置
应该设置为:贴片天线的设计阻抗,在经过两节微带线转换以后的值

谢谢楼上两位, 比如说贴片输入阻抗设计为100欧, 而微带线阻抗为200欧,  是否在端口激励时在第一步填入100欧, 而第二步填入200欧?

但是如果后一个阻抗选择了的话,第一个阻抗就没有意义了,至少从s参数来看的话,就只跟后面那个阻抗有关的...

请问,后处理具体是指归一化吗?那么前后两个impedance,根据经验,or whatever, 是否最好设置相同呢?
