环天线讨论
05-08
最近在学习环天线的知识,主要是9K30MHz的EMI测试环天线,这是低频天线,主要是依靠谐振原理,要依据不同的电路形式分析,宽频带的情况了不知道如何匹配,请大家指点一下;
好像还有用同轴绕的环天线,这个环天线的结构倒是很简单,原理不是很清楚,请高手指点一下,或者给点这个环天线的资料,天线图见附件。
好像还有用同轴绕的环天线,这个环天线的结构倒是很简单,原理不是很清楚,请高手指点一下,或者给点这个环天线的资料,天线图见附件。

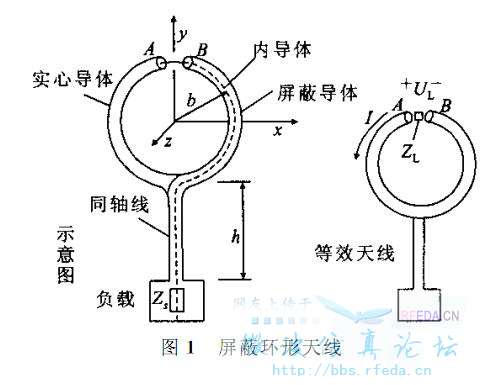

这个示意图是……
内导体在上侧和实心导体连接到了一起吗?然后实心导体在下侧和屏蔽导体连接到了一起?屏蔽导体和内导体构成了同轴线?
还有这个等效电路也看不明白……
请明白的大大们指点下,同样学习
这个问题我大概是当时困扰了我 现在大概明白了
内导体在上侧和实心导体连接到了一起,然后实心导体在下侧和屏蔽导体连接到了一起,左半部分的实心导体和右半部分的外皮组成了一个环,相当于一个天线,右边的同轴线从AB端向天线供电 如果将这个同轴线馈电换做由AB端直接由双线馈电 就好理解了 谢谢楼上的交流
